内六角紧定螺钉平端/锥端 ML40Cr材质/SUS304材质全牙粗牙

品牌名称：

怡合达

条件筛选：

螺纹种类粗牙

强度等级 45H

分类紧定螺钉

螺纹结构全牙

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码		螺纹	材质		硬度	表面处理
平端	锥端		国际	相当
TAY01	TAY11	粗牙	ML40Cr		45HRC~	发黑
TAY02	TAY12		0Cr18Ni9	SUS304	一	一

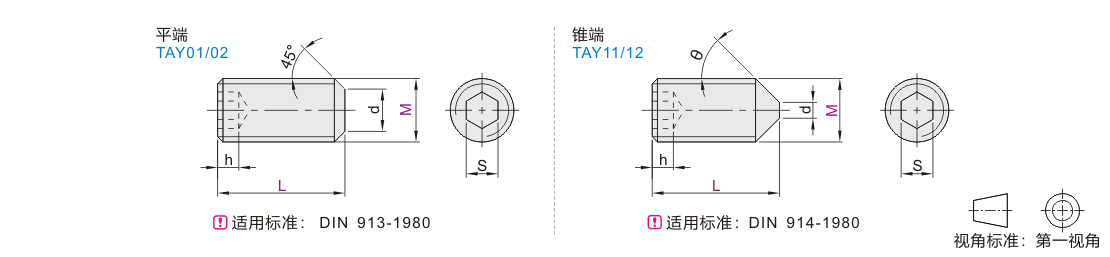

参数图

平端（ML40Cr）

型号		L	S		d
代码	M	L	Max	Min	Max	Min
TAY01	2	2 3 4 5	0.902	0.889	1	0.75
	2.5	3 4 5 6 8	1.295	1.27	1.5	1.25
	3	3 4 5 6 8 10 12 16 20	1.545	1.52	2	1.75
	4	3 4 5 6 8 10 12 16 20	2.045	2.02	2.5	2.25
	5	4 5 6 8 10 12 16 20 25 30	2.56	2.52	3.5	3.2
	6	5 6 8 10 12 16 20 25 30 35 40 45 50	3.08	3.02	4	3.7
	8	6 8 10 12 16 20 25 30 35 40 45 50	4.095	4.02	5.5	5.2
	10	8 10 12 16 20 25 30 35 40 45 50	5.095	5.02	7	6.64
	12	10 12 16 20 25 30 35 40 45 50 60 70	6.095	6.02	8	8.14
	16	16 20 25 30 35 40 45 50 60 70	8.115	8.025	12	11.57

h尺寸表(TAY01/02)

M	2		2.5		3		4		5		6		8		10		12		16
L	≤3	＞3	≤3	＞3	≤4	＞4	≤5	＞5	≤6	＞6	≤6	＞6	≤6	＞6	≤8	＞8	≤12	＞12	≤16	＞16
h(min)	0.8	1.7	1.2	2	1.2	2	1.5	2.5	2	3	2	3.5	3	5	4	6	4.8	8	6.4	10

平端（SUS304）

型号		L	S		d
代码	M	L	Max	Min	Max	Min
TAY02	2	2 3 4 5 6 8 10 12	0.902	0.889	1	0.75
	2.5	2.5 3 4 5 6 8 10 12	1.295	1.27	1.5	1.25
	3	3 4 5 6 8 10 12 16 20 25	1.545	1.52	2	1.75
	4	3 4 5 6 8 10 12 16 20 22 25 30 35 40	2.045	2.02	2.5	2.25
	5	3 4 5 6 8 10 12 14 16 20 25 30 35 40 50	2.56	2.52	3.5	3.2
	6	4 5 6 8 10 12 16 18 20 25 30 35 40 45 50 60 70	3.08	3.02	4	3.7
	8	5 6 8 10 12 16 20 25 30 35 40 45 50 60 70 80	4.095	4.02	5.5	5.2
	10	6 8 10 12 16 20 25 30 35 40 45 50 55 60	5.095	5.02	7	6.64
	12	8 10 12 16 20 25 30 35 40 45 50 55	6.095	6.02	8	8.14
	16	12 16 20 25 30 35 40 45 50	8.115	8.025	12	11.57

h尺寸表(TAY01/02)

M	2		2.5		3		4		5		6		8		10		12		16
L	≤3	＞3	≤3	＞3	≤4	＞4	≤5	＞5	≤6	＞6	≤6	＞6	≤6	＞6	≤8	＞8	≤12	＞12	≤16	＞16
h(min)	0.8	1.7	1.2	2	1.2	2	1.5	2.5	2	3	2	3.5	3	5	4	6	4.8	8	6.4	10

锥端（ML40Cr）

型号		L	S		d
代码	M	L	Max	Min	Max	Min
TAY11	2.5	6	1.295	1.27	一	一
	3	3 4 5 6 8 10 12 20	1.545	1.52
	4	4 5 6 8 10 12 16	2.045	2.02
	5	5 6 8 10 12 16 20	2.56	2.52
	6	6 8 10 12 16 20 25 30 35 40	3.08	3.02	1.5	0.9
	8	8 10 12 16 20 25 30	4.095	4.02	2	1.4
	10	10 12 16 20 25 30	5.095	5.02	2.5	1.9
	12	12 16 20 25 30 35 40	6.095	6.02	3	2.4
	16	16 20 25 30 35 40 45 50	8.115	8.025	4	3.25

h/θ尺寸表(TAY11/12)

M

2

2.5

3

4

5

6

8

10

12

16

L

≤2.5

＞2.5

≤3

＞3

≤3

＞3

≤4

＞4

≤5

＞5

≤6

＞6

≤6

＞6

≤8

＞8

≤12

＞12

≤16

＞16

h(min)

0.8

1.7

1.2

2

1.2

2

1.5

2.5

2

3

2

3.5

3

5

4

6

4.8

8

6.4

10

θ

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

锥端（SUS304）

型号		L	S		d
代码	M	L	Max	Min	Max	Min
TAY12	2	3 4 5 6 8 10 12 16	0.902	0.889	一	一
	2.5	3 4 5 6 8 10 12 16	1.295	1.27
	3	5 6 8 10 12 16 20	1.545	1.52
	4	3 4 5 6 8 10 12 16 20 25	2.045	2.02
	5	4 5 6 8 10 12 16 20 25 30 35 40	2.56	2.52
	6	4 5 6 8 10 12 16 20 25 30 35 40 45 50	3.08	3.02	1.5	0.9
	8	6 8 10 12 16 20 25 30 35 40 45 50	4.095	4.02	2	1.4
	10	8 10 12 16 20 25 30 35 40 45 50	5.095	5.02	2.5	1.9
	12	10 12 16 20 25 30 35 40 45 50	6.095	6.02	3	2.4
	16	16 20 25 30 35 40 45 50	8.115	8.025	4	3.25

h/θ尺寸表(TAY11/12)

M

2

2.5

3

4

5

6

8

10

12

16

L

≤2.5

＞2.5

≤3

＞3

≤3

＞3

≤4

＞4

≤5

＞5

≤6

＞6

≤6

＞6

≤8

＞8

≤12

＞12

≤16

＞16

h(min)

0.8

1.7

1.2

2

1.2

2

1.5

2.5

2

3

2

3.5

3

5

4

6

4.8

8

6.4

10

θ

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°

60°

45°
