图片仅供参考，请以已选的规格为准
压纹旋钮 无台阶型/带台阶型 SUS304材质/S45C材质 L尺寸选择型/L尺寸指定型 袋装 粗牙 包装数:20PCS/袋
品牌名称：
怡合达
条件筛选：
品名 压纹旋钮
螺纹种类 粗牙
分类 非标螺钉
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
主体材质
主体表面处理
安装方式
尺寸类型
类型
产品选型
公称直径M(mm)
长度L(mm)
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 销售方式 | 材质 | 表面处理 | ||
| PACK-TAR50 | 无台阶型 | 外螺纹型 | L尺寸选择型 | 袋 | S45C | 镀铬 |
| PACK-TAR51 | 发黑 | |||||
| PACK-TAR52 | SUS304 | 一 | ||||
| PACK-TAR53 | L尺寸指定型 | |||||
| PACK-TAR55 | 内螺纹型 | 一 | S45C | 镀铬 | ||
| PACK-TAR56 | 发黑 | |||||
| PACK-TAR57 | SUS304 | 一 | ||||
| PACK-TAR60 | 带台阶型 | 外螺纹型 | L尺寸选择型 | S45C | 镀铬 | |
| PACK-TAR61 | 发黑 | |||||
| PACK-TAR62 | SUS304 | 一 | ||||
| PACK-TAR63 | L尺寸指定型 | |||||
| PACK-TAR65 | 内螺纹型 | 一 | S45C | 镀铬 | ||
| PACK-TAR66 | 发黑 | |||||
| PACK-TAR67 | SUS304 | 一 | ||||

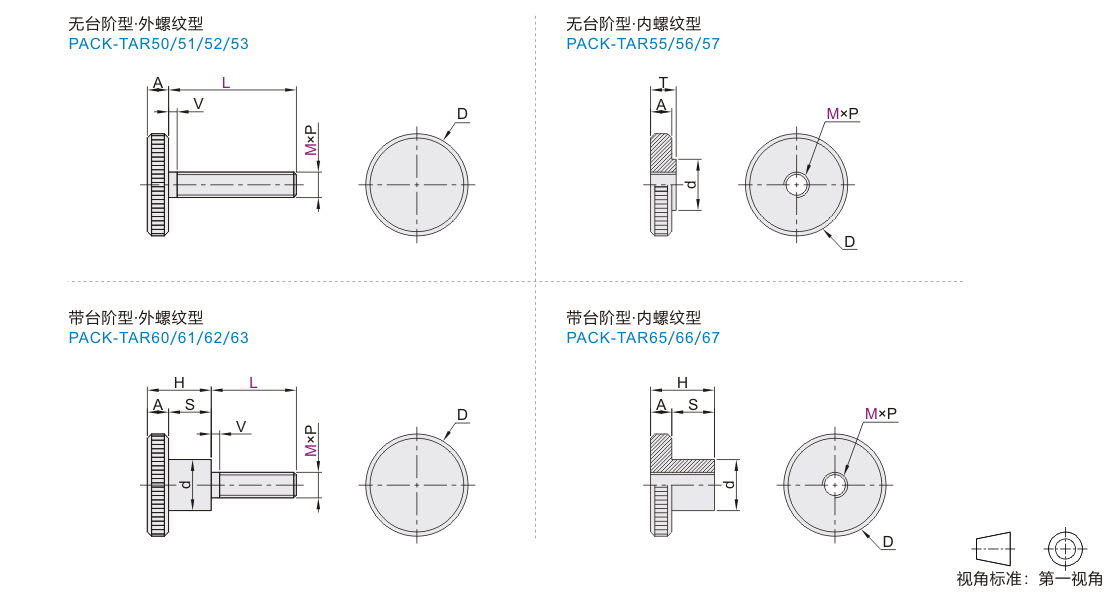

参数图
外螺纹型
| 型号 |
L |
PCS/袋 |
P 螺距 |
D |
d |
A |
H |
S |
V |
||
| 代码 | M | 尺寸选择型 | 尺寸指定型(最小单位1) | ||||||||
|
无台阶型 带台阶型 |
3 | 6 10 16 | 6~16 | 20 | 0.5 | 12 | 6 | 2.5 | 7.5 | 5 | 1 |
| 4 | 6 10 16 20 | 6~20 | 0.7 | 16 | 8 | 3.5 | 9.5 | 6 | 1.2 | ||
| 5 | 10 16 20 25 | 10~25 | 0.8 | 20 | 10 | 4 | 11.5 | 7.5 | 1.4 | ||
| 6 | 10 16 20 25 30 | 10~30 | 1.0 | 24 | 12 | 5 | 15 | 10 | 1.5 | ||
| 8 | 16 20 25 30 | 16~30 | 1.25 | 30 | 16 | 6 | 18 | 12 | 2 | ||
| 10 | 20 25 30 40 | 20~40 | 1.5 | 36 | 20 | 8 | 23 | 15 | 2.5 | ||
内螺纹型
| 型号 |
PCS/袋 |
P 螺距 |
D |
d |
A |
T |
H | S |
|
| 代码 | M | ||||||||
|
无台阶型 带台阶型 |
3 | 20 | 0.5 | 12 | 6 | 2.5 | 3 | 7.5 | 5 |
| 4 | 0.7 | 16 | 8 | 3.5 | 4 | 9.5 | 6 | ||
| 5 | 0.8 | 20 | 10 | 4 | 5 | 11.5 | 7.5 | ||
| 6 | 1.0 | 24 | 12 | 5 | 6 | 15 | 10 | ||
| 8 | 1.25 | 30 | 16 | 6 | 8 | 18 | 12 | ||
| 10 | 1.5 | 36 | 20 | 8 | 10 | 23 | 15 | ||
-
