      图片仅供参考，请以已选的规格为准

        梅花槽沉头螺钉 梅花槽盘头螺钉 梅花槽圆柱头螺钉 SCM435材质/SUS304材质/SWCH18A材质 强度等级6.8级/10.9级/A2-70 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        螺纹种类 粗牙
        分类 梅花槽机螺钉
        螺纹结构 全牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 硬度
            		 表面处理
            		 强度等级
            国标 相当
            TAU30 梅花槽沉头螺钉 全牙 粗牙 SWCH18A 一 镀蓝白锌 6.8
            TAU31 35CrMo SCM435 32~39HRC 镀镍 10.9
            TAU32 0Cr18Ni9 SUS304 一 — A2-70
            TAU33 梅花槽盘头螺钉 SWCH18A — 镀蓝白锌 6.8
            TAU34 35CrMo SCM435 32~39HRC 镀镍 10.9
            TAU35 0Cr18Ni9 SUS304 一 一 A2-70
            TAU36 梅花槽圆柱头螺钉 SWCH18A — 镀蓝白锌 6.8
            TAU37 35CrMo SCM435 32~39HRC 镀镍 10.9
            TAU38 0Cr18Ni9 SUS304 一 一 A2-70

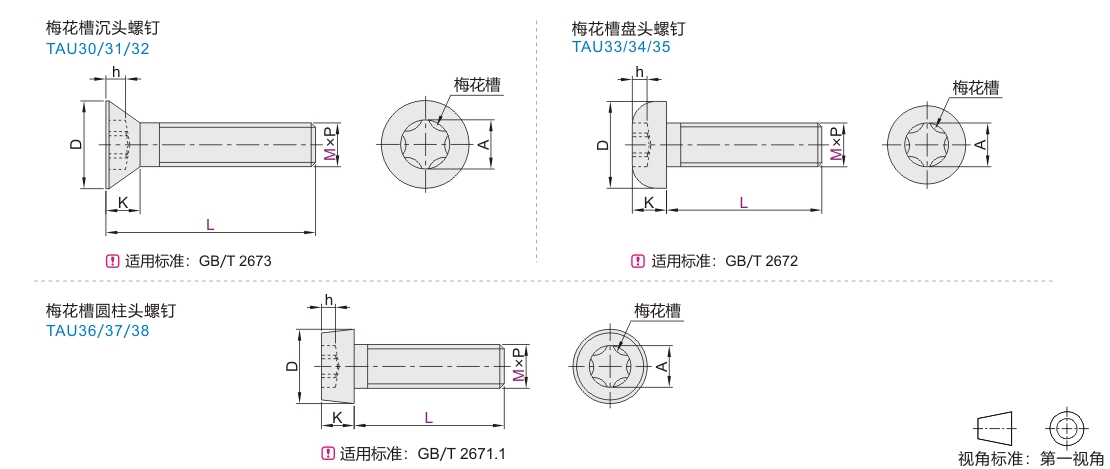

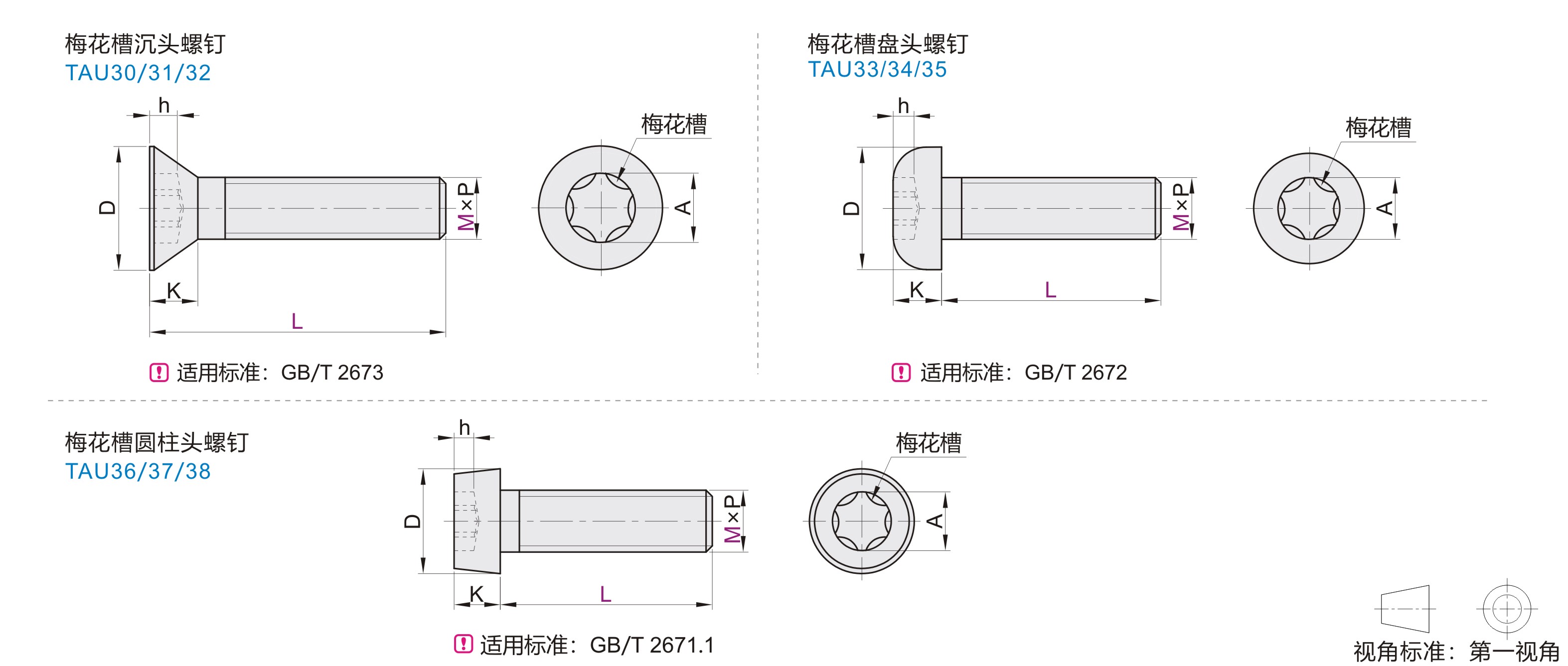

            参数图



            梅花槽沉头螺丝钉

            型号 L

            P
            螺距

            		 梅花槽号 （A） D K
            (max)            		 h
            代码 M max min max min

            (SWCH18A)
            TAU30
            (SCM435)
            TAU31
            (SUS304)
            TAU32            		 2*   3  4  5  6  8  10  12  14  16  18  20  0.4 T6 1.75 3.8 3.5 1.2 0.64 0.51
            2.5*   3  4  5  6  8  10  12  14  16  18  20 0.45 T8 2.4 4.7 4.4 1.5 0.79 0.66
            3   3  4  5  6  8  10  12  14  16  18  20  0.5 T10 2.8 5.5 5.2 1.65 0.83 0.7
            4       4* 5  6  8  10  12  14  16  18  20  25  30 0.7 T20 3.95 8.4 8.04 2.7 1.53 1.14
            5             5  6  8  10  12  14  16  18  20  25  30  35 0.8 T25 4.5 9.3 8.94 2.7 1.51 1.12
            6                  6  8  10  12  14  16  18  20  25  30 1.0 T30 5.6 11.3 10.87 3.3 1.78 1.39
            8                       8  10  12  14  16  18  20  25  30  35  40  45  50  55  60  65 1.25 T45 7.95 15.8 15.37 4.65 2.54 2.15
            10                       8  10  12  14  16  18  20  25  30  35  40  45  50 1.5 T50 8.95 18.3 17.78 5 2.8 2.41



            带*的规格仅适用TAU32



            梅花槽盘头螺丝钉

            型号 L

            P
            螺距

            		 梅花槽号 （A） D K
            (max)            		 h
            代码 M max min max min

            (SWCH18A)
            TAU33
            (SCM435)
            TAU34
            (SUS304)
            TAU35            		 2*   3  4  5  6  8  10  12  14  16  18  20  0.4 T6 1.75 4 3.7 1.6 0.77 0.63
            2.5*   3  4  5  6  8  10  12  14  16  18  20 0.45 T8 2.4 5 4.7 2.1 1.04 0.91
            3   3  4  5  6  8  10  12  14  16  18  20  0.5 T10 2.8 5.6 5.3 2.4 1.27 1.01
            4        4  5  6  8  10  12  14  16  18  20  25  30 0.7 T20 3.95 8 7.64 3.1 1.66 1.27
            5             5  6  8  10  12  14  16  18  20  25  30  35 0.8 T25 4.5 9.5 9.14 3.7 1.91 1.52
            6                  6  8  10  12  14  16  18  20  25  30 1.0 T30 5.6 12 11.57 4.6 2.42 2.02
            8                       8  10  12  14  16  18  20  25  30  35  40  45  50  55  60  65 1.25 T45 7.95 16 15.57 6 3.18 2.79
            10                       8  10  12  14  16  18  20  25  30  35  40  45  50 1.5 T50 8.95 20 19.48 7.5 4.02 3.62



            带*的规格仅适用TAU35。



            梅花槽圆柱头螺丝钉

            型号 L

            P
            螺距

            		 梅花槽号 （A） D K
            (max)            		 h
            代码 M max min max min

            (SWCH18A)
            TAU36
            (SCM435)
            TAU37
            (SUS304)
            TAU38            		 2   3  4  5  6  8  10  12  14  16  18  20  0.4 T6 1.75 3.8 3.62 1.55 0.84 0.71
            2.5   3  4  5  6  8  10  12  14  16  18  20 0.45 T8 2.4 4.5 4.32 1.85 0.91 0.78
            3   3  4  5  6  8  10  12  14  16  18  20  0.5 T10 2.8 5.5 5.32 2.4 1.27 1.01
            4        4  5  6  8  10  12  14  16  18  20  25  30 0.7 T20 3.95 7 6.78 3.1 1.66 1.27
            5             5  6  8  10  12  14  16  18  20  25  30  35 0.8 T25 4.5 8.5 8.28 3.65 1.91 1.52
            6                  6  8  10  12  14  16  18  20  25  30 1.0 T30 5.6 10 9.78 4.4 2.29 1.9
            8                       8  10  12  14  16  18  20  25  30  35  40  45  50  55  60  65 1.25 T45 7.95 13 12.73 5.8 3.05 2.66
            10                       8  10  12  14  16  18  20  25  30  35  40  45  50 1.5 T50 8.95 16 15.73 6.9 3.43 3.04
