      品名

      标准号

      产品选型

      自攻ST(mm)

      长度L(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        梅花槽盘头自攻螺钉 梅花槽沉头自攻螺钉 SUS304材质 全牙 粗牙

        条件筛选：

        主体材质 SUS304
        螺纹种类 粗牙
        分类 自攻螺钉
        螺纹结构 全牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 适用标准
            		 材质
            国标 相当
            TBS60 梅花槽盘头自攻螺钉 GB/T 2670.1-2017 0Cr18Ni9 SUS304
            TBS65 梅花槽沉头自攻螺钉 GB/T 2670.2-2017

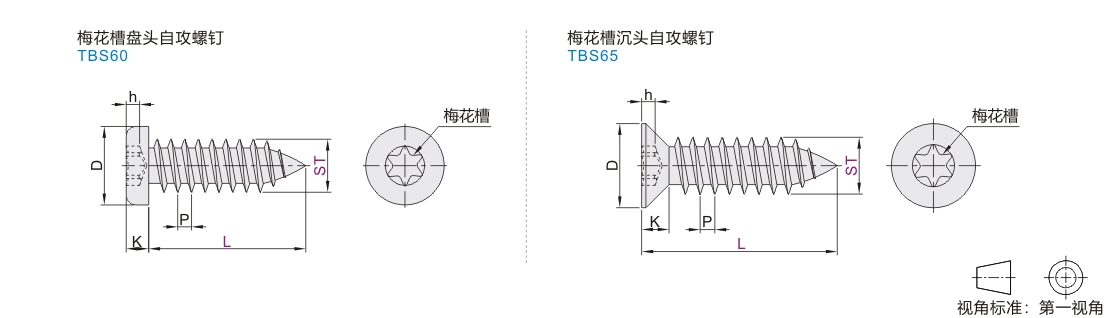

            参数图

            TBS60

            型号
            		 L
            		 P
            螺距
            		 D k h
            代码 ST max    min  max min max min
              TBS60 2.9             9.5  13                        22         30  32  35 1.1  5.6 5.3 2.4 2.15 1.27 1.01
            3.5    6.5   9.5  13  16         19  22  25  30  32  35  38  40  45  50  55  60 1.3  7 6.64 2.6 2.35 1.4 1.14
             4.2                        13  16  18  19  22  25  30  32  35  38  40  45  50  55  60  65  70 1.4  8  7.64 3.1 2.8 1.8 1.42
            4.8              9.5  13                       22  25         32  35  38  40  45  50  55  60  65  70   1.6  9.5 9.14 3.7 3.4 2.03 1.65
            5.5                       13  16         19  22  25  30  32  35  38  40         50  55  60  65  70  75  80  85  90  95  100  1.8  11  10.57 4 3.7 2.03 1.65
            6.3                       13                19  22  25  30  32  35  38  40  45  50  55         65  70  75  80  85  90  95  100  12  11.57 4.6 4.3 2.42 2.02



            TBS65

            型号 L P
            螺距
            		 D  K
            (max)
            		 h
              代码 ST max    min max min
              TBS65 2.9    6.5  9.5  13  16  19  22  25  30  32  35 1.1  5.5  5.2    1.7  0.91  0.65
            3.5             9.5  13  16  19  22  25  30  32  35  38  40  45  50  55  60 1.3  7.3  6.9    2.35  1.3  1
            4.2             9.5  13  16  19  22  25  30  32  35  38  40  45  50  55  60  65  70 1.4  8.4    8    2.6  1.58  1.14
            4.8                      13  16  19  22  25  30  32  35  38  40  45  50  55  60  65  70  75  80  85  90  95  100      1.6  9.3  8.9    2.8  1.78  1.39
            5.5                      13  16  19  22  25  30  32  35  38  40  45  50  55  60  65  70  75  80  85  90  95  100   1.8  10.3  9.9    3  2.03  1.65
            6.3                             16  19  22  25  30  32  35  38  40  45  50  55  60  65  70  75  80  85  90  95  100   11.3    10.9    3.15  2.42  2.02
