      查看大图

      图片仅供参考，请以已选的规格为准

        内六角沉头螺钉 SUS316材质/SUS304材质/黄铜材质 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        品名 内六角沉头螺钉
        螺纹种类 粗牙
        分类 内六角机螺钉
        螺纹结构 全牙
        标准号 DIN7991

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质 硬度
            		 表面处理
            		 强度等级
            国标 相当
            TAU02 内六角沉头螺钉 粗牙 OCr18Ni9 SUS304 一 — A2-70
            TAU05 OCr17Ni12Mo2 SUS316 A4-70
            TAU09 一 黄铜 —





            适用标准 ：DIN 7991-1986

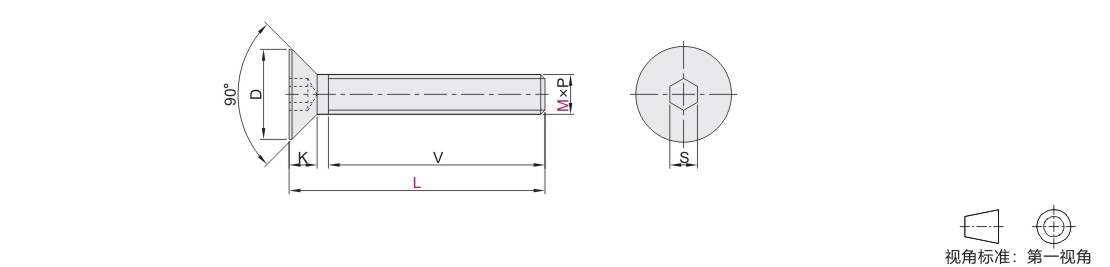

            参数图



            TAU02

            型号 L V P
            螺距            		 D K    S
            代码 M (min) (max) (max) (min) (max)
            TAU02 2 5  6  8  10  12        16 全牙 0.4 3.7 4 1.3 1.32 1.36
            2.5 5  6  8  10 0.45 4.7 5 1.5 1.52 1.56
            3     6  8  10  12            16        20  25  30  35 0.5 5.7 6 1.7 2.02 2.1
            4     6  8  10  12            16  18  20  25  30  35 0.7 7.64 8 2.3 2.52 2.6
            5         8  10  12  14      16        20  25  30  35  40   0.8 9.64 10 2.8 3.02 3.1
            6         8  10  12  14      16        20  25  30  35  40  45 1 11.57 12 3.3 4.02 4.1
            8             10  12      15  16        20  25  30  35  40  45  50  60       65       75 1.25 15.57 16 4.4 5.02 5.14
            10                                   16        20  25  30  35  40  45  50  55  60  65  70 1.5 19.48 20 5.5 6.02 6.14



            TAU05

            型号 L V P
            螺距            		 D K    S
            代码 M (min) (max) (max) (min) (max)
            TAU05 2.5             10  12 全牙 0.45 4.7 5 1.5 1.52 1.56
            3     6  8  10  12        16  20  25  30   0.5 5.7 6 1.7 2.02 2.1
            4     6  8  10  12        16  20  25  30  35 0.7 7.64 8 2.3 2.52 2.6
            5         8  10  12  14  16  20  25  30  35  40   0.8 9.64 10 2.8 3.02 3.1
            6             10  12  14  16  20  25  30  35  40  45 1 11.57 12 3.3 4.02 4.1
            8                               16  20  25  30  35  40  45  50   1.25 15.57 16 4.4 5.02 5.14
            10                               16  20  25  30  35  40  45  50   1.5 19.48 20 5.5 6.02 6.14



            TAU09

            型号 L V P
            螺距            		 D K
            (max)            		 S
            代码 M (min) (max) (min) (max)
            TAU09   6  12  16  20  25  30  全牙 1  11.57  12  3.3  4.02  4.1
              8              20  25  30  35  40  1.25  15.57  16  5.5  5.02  5.14
              10              20  25  30  35  40  45  1.5  19.48  20  4.4  6.02  6.14
