        医疗 调整螺钉组件 扳手槽型/内六角孔型/内六角孔带扳手槽型

        条件筛选：

        硬度 43~48HRC
        种类筛选 调整螺钉组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            尺寸类型

            材质

            类型

            螺纹种类

            表面处理

            产品选型

            M

            L

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 硬度 表面处理 附件(1个螺帽)
            材质
            国标 相当
            Y-KFA01 扳手槽型 细牙 45 S45C 43～48HRC 镀锌 S45C
            Y-KFA06 粗牙
            Y-KFA11 内六角孔型 L尺寸选择 细牙 45 S45C 43～48HRC 无电解镀镍
            Y-KFA12 镀锌
            Y-KFA13 0Cr18Ni9 SUS304 — — SUS304相当
            Y-KFA14 粗牙 45 S45C 43～48HRC 无电解镀镍 S45C
            Y-KFA15 镀锌
            Y-KFA16 0Cr18Ni9 SUS304 — — SUS304相当
            Y-KFA22 L尺寸选择 细牙 45 S45C 43～48HRC 镀锌 S45C
            Y-KFA23 0Cr18Ni9 SUS304 — — SUS304相当
            Y-KFA25 粗牙 45 S45C 43～48HRC 镀锌 S45C
            Y-KFA26 0Cr18Ni9 SUS304 — — SUS304相当
            Y-KFA31 内六角孔带扳手槽型 细牙 45 S45C 43～48HRC 镀锌 S45C
            Y-KFA36 粗牙



            特点：

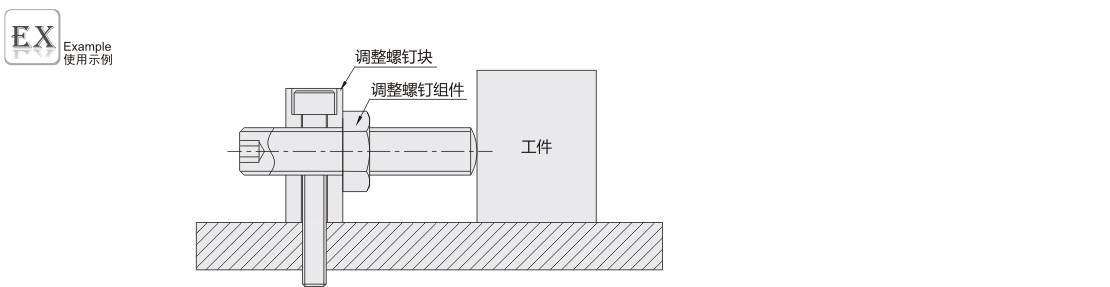

            ●  可通过调整螺钉来对工件进行微量的位置调整，从而起到精确定位的作用；
            ●  前端高频淬火，降低与工件接触而产生的磨损；
            ●  前端圆头形状，以点接触的方式与工件接触，即使螺纹孔有倾斜也不影响使用；
            ●  有粗牙、细牙两种螺钉可供选择，需进行细微的调整时，请选择细牙螺纹；
            ●  附带有用于固定螺钉的螺帽。

            上表中硬度是指端部淬火硬度。
            SUS304材质端部无淬火。




            参数图



            选型表



            扳手槽型/内六角孔型

            代码 M 扳手槽型 内六角孔型 指定 (最小单位1)
            选择 选择

                           扳手槽型
                  Y-KFA01      Y-KFA06
                          内六角孔型
                 L尺寸选择      L尺寸指定

                  Y-KFA11      Y-KFA22
                  Y-KFA12      Y-KFA23
                  Y-KFA13      Y-KFA25
                  Y-KFA14      Y-KFA26
                  Y-KFA15
                  Y-KFA16

            		 3   15  20  25  30  35  40   10  15  20  25  30  35  40 10~45
            4   15  20  25  30  35  40  45  50  60   10  15  20  25  30  35  40  45  50  60 10~65
            5   15  20  25  30  35  40  45  50  60   10  15  20  25  30  35  40  45  50  60 10~65
            6         20  25  30  35  40  45  50  60         15  20  25  30  35  40  45  50  60 15~65
            8               25  30  35  40  45  50  60               20  25  30  35  40  45  50  60 15~65
            10                     30  35  40  45  50  60  70                     25  30  35  40  45  50  60  70  80  90  100 20~ 110
            12                           35  40  45  50  60  70  80                           30  35  40  45  50  60  70  80  90  100 30~ 110
            16                                 40  45  50  60  70  80  90  100                                       40  45  50  60  70  80  90  100  120 40~ 130
            20                                       45  50  60  70  80  90  100  120                                             45  50  60  70  80  90  100  120 40~ 130



            内六角孔带扳手槽型

            型号
            		       L
            代码     M    选择
            Y-KFA31
            Y-KFA36            		     4   15   20    25    30
                5        15   20    25    30   40
                6                       20    25    30   40   50
                8                               25    30   40   50
                10                                                30   40   50    60
                12                                                         40   50    60


            螺纹尺寸

            M × P
                  细牙螺纹 粗牙螺纹
                  3 ×0.35 3 ×0.5
                  4 ×0.5 4 ×0.7
                  5 ×0.5 5 ×0.8
                  6 ×0.75 6 × 1.0
                  8 ×0.75 8 × 1.25
                  10 × 1.0 10 × 1.5
                  12 × 1.0 12 × 1.75
                  16 × 1.5 16 ×2 .0
                  20 × 1.5 20 ×2.5



              M A B B1 C D E V V1 T t SR
            3  2.5  5.5  1.5  6.4  — — 1.5  4.5  2.4  — 3
            4  3  7  2  8.1  3  4  2.2  4.5  3.2  2.5  4
            5  4  8  2.5  9.2  4  4  2.8  4.5  4  3  5
            6  5  10  3  11.5  4.5  5  3  5.5  5  3  6
            8  6  13  4  15  6  6  4  6.5  6.5  4  8
            10  8  17  5  19.6  8  8  5  8.5  8  6  10
            12  10  19  6  21.9  9  10  6  10.5  10  7  12
            16  14  24  8  27.7  —  — 7  14.5  13  — 16
            20  17  30  10  34.6  — — 8  17.5  16  — 20
