内六角平圆头螺钉 10B21材质/35K材质/SCM435材质/40Cr材质/SUS304材质/SUS316材质全牙粗牙

品牌名称：

怡合达

条件筛选：

品名内六角平圆头螺钉

螺纹种类粗牙

分类内六角机螺钉

种类螺钉

螺纹结构全牙

标准号 ISO7380

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品问答

材质图

参数图

材质图

代码	类型	螺纹	强度等级	材质	硬度	表面处理
TAR12	内六角平圆头螺钉	粗牙	8.8	10B21	—	发黑
TAR14						镀蓝白锌
TAR15						镀镍
TAR18				35K		银灰色达克罗
TAR01			10.9	10B21	37~42HRC	发黑
TAR04				10B21	37~42HRC	镀镍
TAR19				40Cr	—	银灰色达克罗
TAR06			12.9	SCM435		银灰色达克罗
TAR02			A2-70	SUS304		—
TAR05			A4-70	SUS316		—

适用标准： ISO 7380-1-2011

JIS B 1174-2006

GB/T 70.2-2008

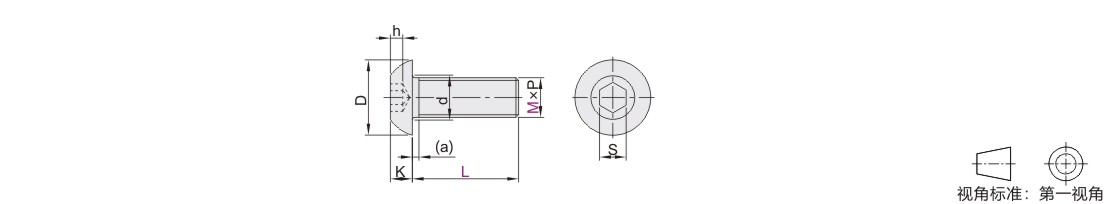

参数图

强度等级8.8

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M	L	P 螺距	max	min	max	min	max	min	h (min)	d	a
(10B21) TAR12 TAR14 TAR15 (35K) TAR18	3	4 5 6 8 10 12 14 16 18 20	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	5 6 8 10 12 14 16 18 20	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 16 18 20 25	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 16 18 20 25 30	1	10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 14 16 18 20 25 30	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	12 14 16 18 20 25 30	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	14 16 18 20 25 30	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级10.9

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M			max	min	max	min	max	min
10B21 (发黑) TAR01	2	4 5 6 8 10 12 16 20	0.4	3.5	3.3	1.3	1.16	1.36	1.32	0.6	2.5	0.8
	2.5	4 5 6 8 10 12 16 20 30	0.45	4.7	4.5	1.5	1.36	1.56	1.52	0.8		0.6
	3	4 6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10 12 16 20 25 30 35 40 45 50	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 16 20 25 30 35 40 45 50	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 16 20 25 30 35 40 45 50 55 60	1	10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5
	16	30 35 40 45 50 55 60 65 70 75 80 90 100	2	28	27.48	8.8	8.44	10.175	10.025	5.2	18.2	4
10B21 (镀镍) TAR04	3	6 8 10 12 16 20 25 30 35 40 45 50	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 16 20 25 30 35 40 45 50	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 16 18 20 25 30 35 40 45 50 55 60 65 70	1	10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 16 20 25 30 35 40 45 50 55 60 70 80 85 90	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 20 25 30 35 40 45 50 55 60	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3

强度等级10.9/12.9

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M	L	P 螺距	max	min	max	min	max	min	h (min)	d	a
强度等级10.9 (40Cr) TAR19 强度等级12.9 (SCM435) TAR06	3	4 5 6 8 10 12 14 16 18 20	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	5 6 8 10 12 14 16 18 20	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 16 18 20 25	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 16 18 20 25 30		10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 14 16 18 20 25 30	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 18 20 25 30	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	16 20 25 30	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级A2-70

型号		L	P	D		K		S		h	d	a
代码	M	L	螺距	max	min	max	min	max	min	(min)	d	a
(SUS304) TAR02	2.5	3 4 5 6 8 10 12 16 18 20 25	0.45	4.7	4.5	1.5	1.36	1.56	1.52	0.8	2.5	0.6
	3	4 6 8 10 12 14 16 18 20 25 30 35 40 45 50	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1	10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	12 14 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级A4-70

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M			max	min	max	min	max	min
(SUS316) TAR05	3	6 8 10 12 18 35	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	6 8 10 12 14 16 20 25 30 35 40 55 65 75	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	10 12 16 20 25 30 35 40 45 50 55 65 70	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	10 12 16 20 25 30 35 40 45 50	1	10.5	10.07	3.3	3	4.095	4.02	2.08	6.8	2
	8	12 16 20 25 30 35 40 45 50	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 20 25 30 35 40 45 50 60 70 80	1.5	17.5	17.07	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	25 30 35 40	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5
