        医疗内六角平圆头螺钉 SUS304材质/SUS316材质 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        品名 内六角平圆头螺钉
        螺纹种类 粗牙
        种类 螺钉
        螺纹结构 全牙
        标准号 ISO7380

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质 强度等级
            国标 相当
            Y-JAA11 内六角平圆头螺钉 粗牙
            		 0Cr18Ni9  SUS304 A2-70
            Y-JAA15 0Cr17Ni12Mo2 SUS316 A4-70





            适用标准：ISO 7380-1-2011
                                JIS B 1174-2006
                                GB/T 70.2-2008

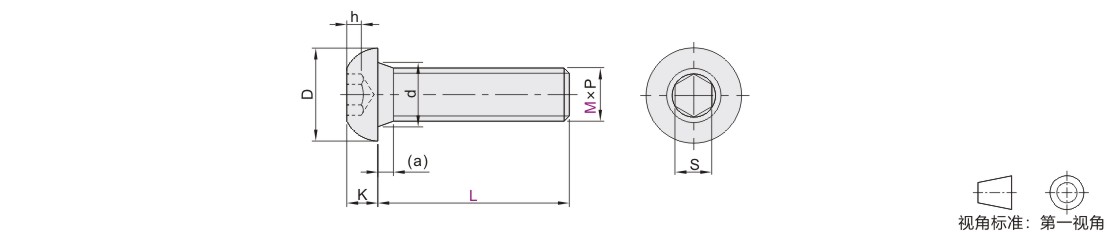

            参数图



            选型表

            型号 L P
            螺距            		 D K S h
            (min)            		 d a
            代码 M
            (SUS304)
            Y-JAA11            		 3 4  6  8  10  12  14  16  18  20         25  30  35  40  45  50 0.5 5.7 1.65 2 1.04 3.6 1
            4     6  8  10  12  14  16  18  20         25  30  35  40  45  50  55  60  65  70  75 0.7 7.6 2.2 2.5 1.3 4.7 1.4
            5     6  8  10  12  14  16  18  20         25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 0.8 9.5 2.75 3 1.56 5.7 1.6
            6         8  10  12  14  16  18  20         25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1 10.5 3.3 4 2.08 6.8 2
            8                   12  14  16  18  20         25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1.25 14 4.4 5 2.6 9.2 2.5
            10                                16  18  20  22  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1.5 17.5 5.5 6 3.12 11.2 3
            12                                            20        25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1.75 21 6.6 8 4.16 14.2 3.5
            (SUS316)
            Y-JAA15            		 3 6  8  10  12              18                     35 0.5 5.7 1.65 2 1.04 3.6 1
            4 6  8  10  12  14  16        20  25  30  35  40              55        65        75 0.7 7.6 2.2 2.5 1.3 4.7 1.4
            5         10  12        16        20  25  30  35  40  45  50  55        65  70  75 0.8 9.5 2.75 3 1.56 5.7 1.6
            6         10  12        16        20  25  30  35  40  45  50 1 10.5 3.3 4 2.08 6.8 2
            8               12        16        20  25  30  35  40  45  50 1.25 14 4.4 5 2.6 9.2 2.5
            10                           16        20  25  30  35  40  45  50        60        70         80 1.5 17.5 5.5 6 3.12 11.2 3
            12                                             25  30  35  40 1.75 21 6.6 8 4.16 14.2 3.5
