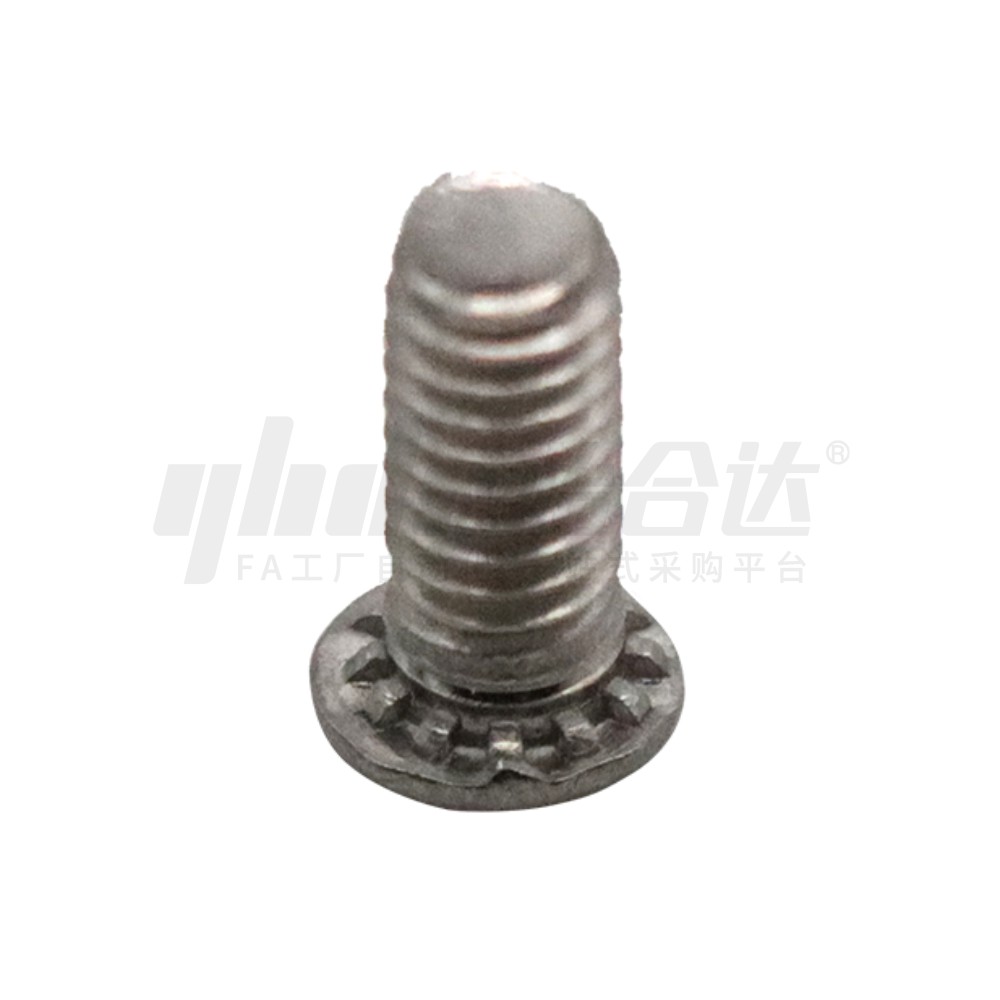

        医疗 平头压铆螺钉 SUS304材质 粗牙

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        品名 平头压铆螺钉
        螺纹种类 粗牙
        分类 螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质
            国标 相当
            Y-JAE01 平头压铆螺钉 粗牙 0Cr18Ni9 SUS304



             压铆方法
            1. 将薄板置于工装(底座)上方，保证薄板的预开孔与工装的底孔对齐；
            2. 将“压铆螺钉”置入薄板的开孔(如图所示)；
            3. 利用压铆机将“压铆螺钉”铆压在薄板上合为一体。
            应用
            主要用在薄板无法攻牙的工作环境，可以使用压铆螺钉打入薄板起固定作用。

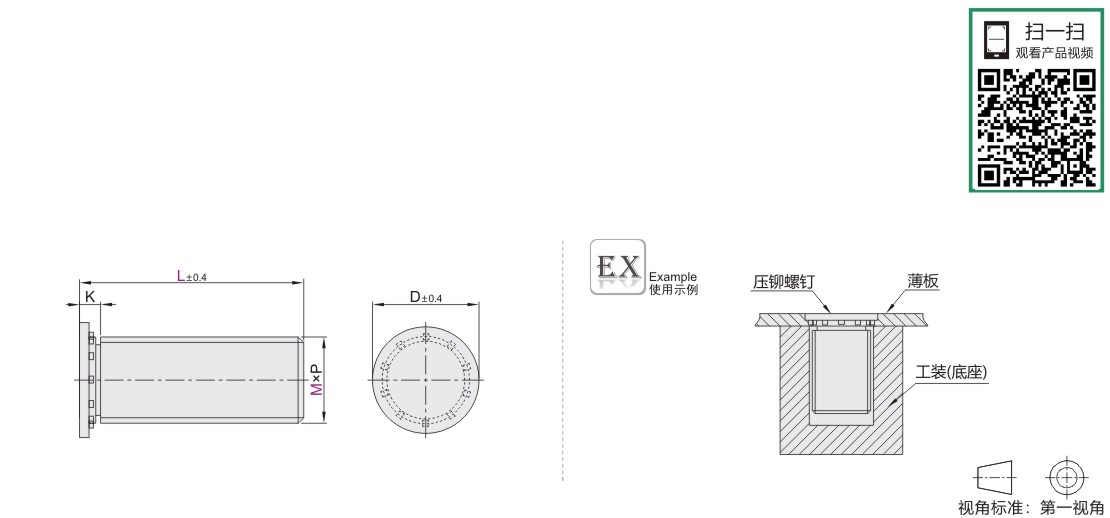

            参数图



            选型表

            型号
            		 L
            		 P
            螺距
            		 D
            		 K
            (max)
            		 板材厚度
            (min)
            		 安装孔尺寸
            +0.08
            		 产品
            最大孔
            		 孔中心与安装板
            边缘最小距离
            代码 M
            Y-JAE01 2.5   6  8  10  12  15  18 0.45 4.1 1.95 1 2.5 3.1 5.4
            3   6  8  10  12  15  18  20  25 0.5 4.6 2.1 3 3.6 5.6
            4   6  8  10  12  15  18  20  25  30  35 0.7 5.9 2.4 4 4.6 7.2
            5       8  10  12  15  18  20  25  30  35 0.8 6.5 2.7 5 5.6 7.2
            6           10  12  15  18  20  25  30  35 1.0 8.2 3 1.6 6 6.6 7.9
            8                 12  15  18  20  25  30  35 1.25 9.6 3.7 2.4 8 8.6 9.6
