      产品选型

      公称直径M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        十字槽盘头带垫螺钉 SUS304材质 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        品名 十字槽盘头带垫螺钉
        螺纹种类 粗牙
        分类 十字槽机螺钉
        螺纹结构 全牙
        标准号 DIN967

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 表面处理
            		 适用标准
            国标 相当
            TAL07 十字槽盘头带垫螺钉 粗牙 OCr18Ni9  SUS304 — DIN967-2018

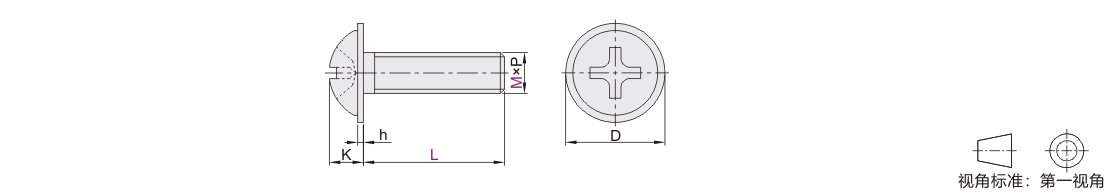

            参数图



            选型表

            型号 L
            		 P
            螺距
            		 D K h
            代码 M max min max min max min
            TAL07 3                                           4  5  6  8  10  12  16  0.5  7.5  6.92  2.35  2.1  0.8  0.6
            4                                                5  6  8  10  12  16  20  25  30  0.7  10  9.42  3.05  2.75  1.1  0.9
            5                                                     6  8  10  12  16  20  25  30  0.8  11.5  10.8  3.55  3.25  1.35  1.05
            6                                                              10  12  16  20  25  30  1  14.5  13.8  4.55  4.25  1.8  1.4
