主体材质
主体表面处理
品名
产品选型
公称直径M(mm)
长度L(mm)
图片仅供参考，请以已选的规格为准
化学锚栓 无药水/含药水 Q235材质/SUS304材质 PCS/盒装 全牙 粗牙 包装数:40PCS/盒
条件筛选：
螺纹种类 粗牙
强度等级 4.8
分类 锚栓
种类 螺栓
螺纹结构 全牙
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 销售方式 | 材质 | 表面处理 | 强度等级 | |
| BOX-TBJ40 | 化学锚栓 | 无药水 | 盒装 | Q235 | 镀锌 | 4.8 |
| BOX-TBJ41 | SUS304 | 一 | 一 | |||
| TBJ45 | 含药水 | PCS | Q235 | 镀锌 | 4.8 | |
| TBJ46 | SUS304 | 一 | 一 | |||
BOX-TBJ40/41需与化学锚栓用玻璃胶管(BOX-TBJ42)配套使用。

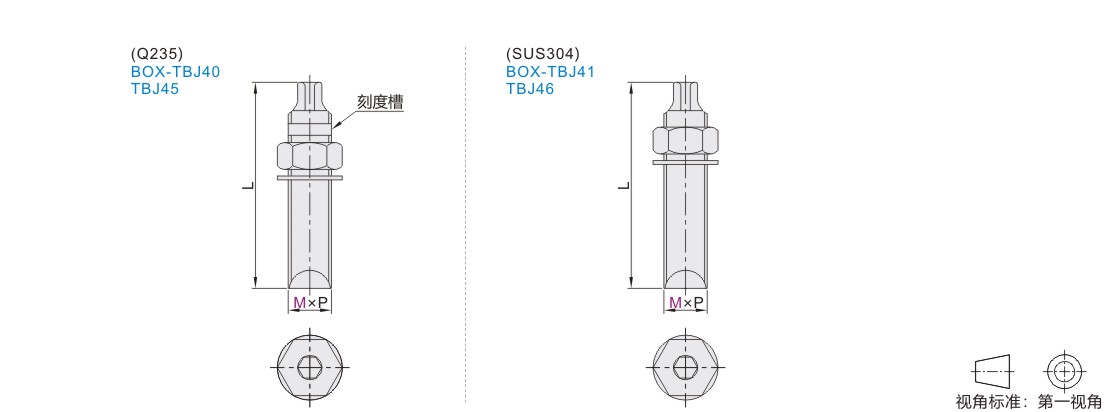

参数图
无药水
| 型号 |
PCS/盒 |
P 螺距 |
L |
钻孔 直径 |
钻孔 深度 |
最大 锚固厚度 |
附件 |
|
| 代码 | M | |||||||
| (Q235) BOX-TBJ40 (SUS304) BOX-TBJ41 |
8 | 40 | 1.25 | 110 | 10 | 80 | 13 | 平垫圈+ 螺母 |
| 10 | 1.5 | 130 | 12 | 90 | 20 | |||
| 12 | 1.75 | 160 | 14 | 110 | 25 | |||
| 14 | 2 | 180 | 16 | 115 | 30 | |||
| 16 | 190 | 18 | 125 | 35 | ||||
| 18 | 2.5 | 220 | 22 | 150 | 40 | |||
| 20 | 260 | 25 | 170 | 65 | ||||
| 22 | 280 | 190 | ||||||
| 24 | 3 | 300 | 28 | 210 | ||||
| 30 | 3.5 | 380 | 35 | 280 | ||||
含药水
| 型号 | L |
P 螺距 |
钻孔 直径 |
建议钻 孔深度 |
最大 锚固厚度 |
附件 |
|
| 代码 | M | ||||||
| (Q235) TBJ45 (SUS304) TBJ46 |
8 | 110 | 1.25 | 10 | 80 | 13 | 平垫圈+ 螺母+ 药水 |
| 10 | 130 | 1.5 | 12 | 90 | 20 | ||
| 12 | 120 | 1.75 | 14 | 70 | 25 | ||
| 160 | 110 | ||||||
| 14 | 120* | 2 | 16 | 55 | 30 | ||
| 180 | 115 | ||||||
| 16 | 120 | 18 | 55 | 35 |
|||
| 190 | 125 | ||||||
| 18 | 220 | 2.5 |
22 | 150 | 40 | ||
| 300* | 230 | ||||||
| 20 | 200 | 25 |
110 | 65 | |||
| 260 | 170 | ||||||
| 22 | 200* | 110 | |||||
| 280 | 190 | ||||||
| 24 | 200* | 3 | 28 | 110 | |||
| 300 | 210 | ||||||
| 30 | 380 | 3.5 | 35 | 280 | |||
带*的规格仅适用TBJ45。
-
