特殊倒锥形锚栓 尖端/平端 Q235材质/SUS304材质/S45C材质
品牌名称：
怡合达
条件筛选：
品名 特殊倒锥形锚栓
螺纹种类 粗牙
分类 锚栓
种类 螺栓
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 强度等级 | 表面处理 |
| TBJ51 | 尖端 | Q235 | 5.8 | 电镀锌 |
| TBJ52 | S45C | 8.8 | 热镀锌 | |
| TBJ53 | SUS304 | A2-70 | 一 | |
| TBJ62 | 平端 | S45C | 8.8 | 热镀锌 |
不同规格倒锥部节数与形式不一样。

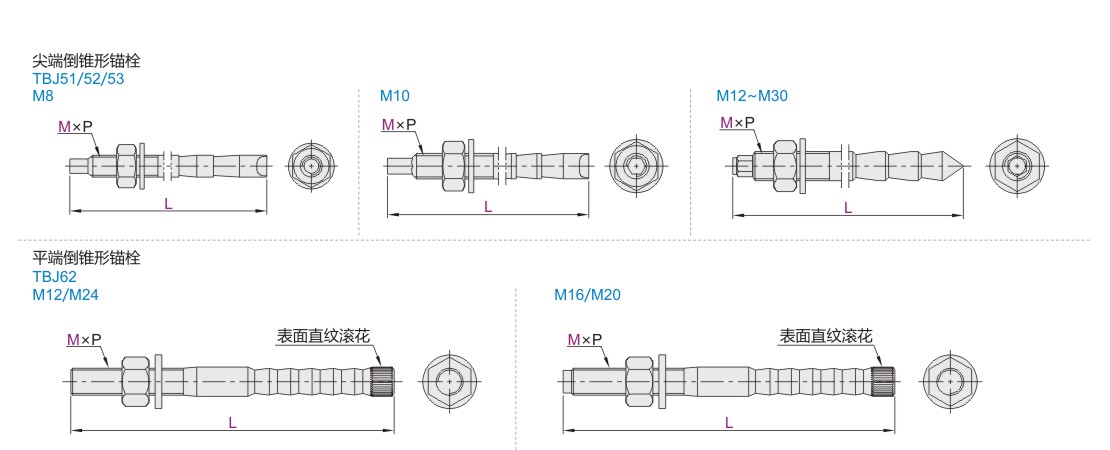

参数图
5.8级电镀锌尖端倒维形锚栓
| 型号 |
L |
P 螺距 |
钻孔直径 |
钻孔深度 |
有效锚固深度 |
最大锚固物厚度 |
最小基材厚度 |
标配附件 |
|
| 代码 | M | ||||||||
| TBJ51 | 8 | 110 | 1.25 | 10 | 80 | 65 | 15 | 140 | 平垫圈 螺母 |
| 10 | 130 | 1.5 | 12 | 90 | 75 | 20 | 160 | ||
| 12 | 160 | 1.75 | 14 | 110 | 95 | 25 | 210 | ||
| 16 | 190 | 2 | 18 | 125 | 110 | 35 | |||
| 20 | 260 | 2.5 | 25 | 170 | 155 | 65 | 340 | ||
| 24 | 300 | 3 | 28 | 210 | 185 | 370 | |||
| 30 | 380 | 3.5 | 35 | 270 | 245 | 70 | 540 | ||
8.8级热镀锌尖端件锥形锚栓/304不锈钢尖端倒锥形锚栓
| 型号 | L |
P 螺距 |
钻孔直径 |
钻孔深度 |
有效锚固深度 |
最大锚固物厚度 |
最小基材厚度 |
标配附件 |
|
| 代码 | M | ||||||||
| TBJ52 TBJ53 |
12 | 160 | 1.75 | 14 | 110 | 95 | 25 | 210 | 平垫圈 螺母 |
| 16 | 190 | 2 | 18 | 125 | 110 | 35 | |||
| 20 | 260 | 2.5 | 25 | 170 | 155 | 65 | 340 | ||
| 24* | 300 | 3 | 28 | 210 | 185 | 370 | |||
带*号规格仅适用于TBJ52
8.8级热镀锌平端倒锥形锚栓。
| 型号 |
L |
P 螺距 |
钻孔直径 |
钻孔深度 |
有效锚固深度 |
最大锚固物厚度 |
最小基材厚度 |
标配附件 |
|
| 代码 | M | ||||||||
| TBJ62 | 12 | 160 | 1.75 | 14 | 110 | 105 | 25 | 210 | 平垫圈 螺母 |
| 16 | 190 | 2 | 18 | 125 | 120 | 35 | |||
| 20 | 260 | 2.5 | 25 | 170 | 165 | 65 | 340 | ||
| 24 | 300 | 3 | 28 | 210 | 205 | 370 | |||
-
