查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
旋钮
材质
螺纹种类
表面处理
产品选型
M
L
10~160
/5
图片仅供参考，请以已选的规格为准
医疗 调整螺栓 标准型/滚花型
条件筛选：
类型 内六角孔型
硬度 无
种类筛选 调整螺栓
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
使用示例
材质图
参数图
材质图
| 代码 |
材质 |
表面处理 |
|||
| 标准型 | 滚花型 | 国标 | 相当 | ||
| 粗牙螺纹 | 粗牙螺纹 | 细牙螺纹 | |||
| Y-KFB11 | Y-KFB21 | Y-KFB24 | 45 | S45C | 发黑 |
| Y-KFB12 | Y-KFB22 | Y-KFB25 | 无电解镀镍 | ||
| Y-KFB13 | Y-KFB23 | — | 0Cr18Ni9 | SUS304 | — |
特点：
● 常与调整螺栓用固定块配合使用，可通过调整螺栓来对工件进行微量的位置调整，
从而起到精确定位的作用。
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
E和E1之间的方向有可能不一致。

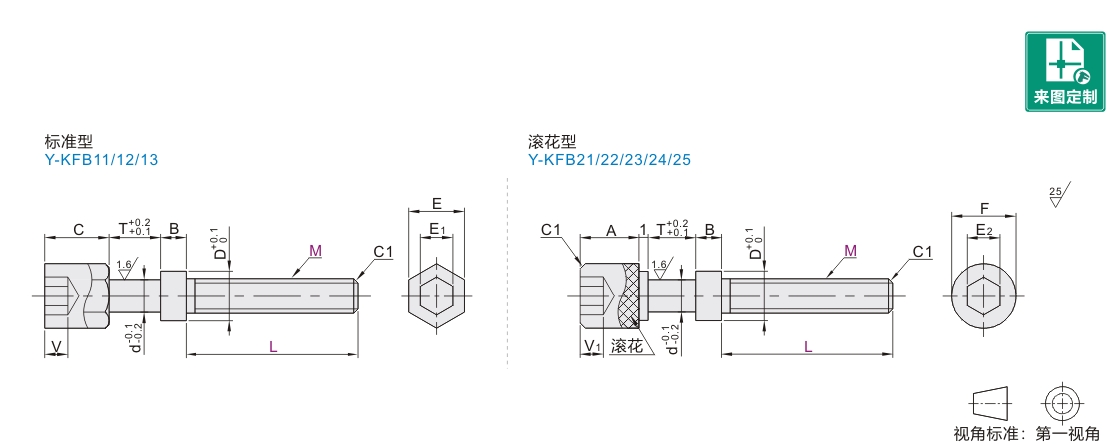

参数图
标准型
| 型号 |
L 最小单位5 |
d |
T |
M×螺距 |
B |
D |
C |
E |
E1 |
V |
|
| 代码 | M | ||||||||||
| Y-KFB11 Y-KFB12 Y-KFB13 |
4 | 10~50 | 3.5 | 7 | 4×0.7 | 3 | 5.5 | 5 | 7 | 2.5 | 2.5 |
| 5 | 4.5 | 9 | 5×0.8 | 4.6 | 7.5 | 10 | 8 | 3 | 3 | ||
| 6 | 15~50 | 5.5 | 6×1.0 | 8.5 | 10 | 4 | 4 | ||||
| 8 | 20~55 | 7.5 | 12 | 8×1.25 | 6 | 11.5 | 15 | 13 | 5 | 5 | |
滚花型
| 型号 | L 最小单位5 |
d |
T |
M×螺距 |
B |
D |
A |
E2 |
V1 |
F |
||
| 代码 | M | 粗牙螺纹 | 细牙螺纹 | |||||||||
| Y-KFB21 Y-KFB22 Y-KFB23 Y-KFB24 Y-KFB25 |
3 | 10~45 | 2.5 | 7 | 3×0.5 | — | 3 | 4.5 | 7 | 5 | 4 | 10 |
| 4 | 10~60 | 3.5 | 4×0.7 | 4×0.5 | 5.5 | |||||||
| 5 | 10~70 | 4.5 | 9 | 5×0.8 | 5×0.5 | 4.6 | 7.5 | 15 | 8 | 7 | 15 | |
| 6 | 15~80 | 5.5 | 6×1.0 | 6×0.75 | 8.5 | |||||||
| 8 | 20~110 | 7.5 | 12 | 8×1.25 | 8×0.75 | 6 | 11.5 | |||||
| 10 | 25~110 | 9.5 | 16 | 10×1.5 | 10×1.0 | 7 | 15.5 | 25 | 10 | 9 | 20 | |
| 12 | 25~160 | 11.5 | 19 | 12×1.75 | 12×1.0 | 17.5 | ||||||
| 16 | 15.5 | 16×2.0 | — | 8 | 21.5 | 24 | ||||||
-
