产品选型
M
L
图片仅供参考，请以已选的规格为准
微调组件 调整螺栓 经济型 圆头型 圆头内六角孔型 粗牙 细牙
条件筛选：
品名 调整螺栓
分类 微调组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
螺纹 |
材质 |
硬度 |
表面处理 |
附件(1个螺帽) | |
| 材质 | 表面处理 | ||||||
| TBD40 | 圆头型 | 细牙 | S45C | 45HRC~ | 发黑 | SS400 | 镀锌 |
| TBD41 | 镀镍 | ||||||
| TBD42 | SUS440C | — | SUS304 | — | |||
| TBD43 | 粗牙 | S45C | 发黑 | SS400 | 镀锌 | ||
| TBD44 | 镀镍 | ||||||
| TBD45 | SUS304 | — | — | SUS304 | — | ||
| TBD46 | SUS440C | 45HRC~ |
|||||
| TBD55 | 圆头内六角孔型 | 细牙 | S45C | 镀镍 | SS400 | 镀锌 | |
| TBD56 | SUS440C | — | SUS304 | — | |||
| TBD57 | 粗牙 | S45C | 发黑 | SS400 | 镀锌 | ||
| TBD58 | 镀镍 | ||||||
| TBD59 | SUS440C | — | SUS304 | — | |||
表中硬度是指端部淬火硬度。 SUS304材质端部无淬火

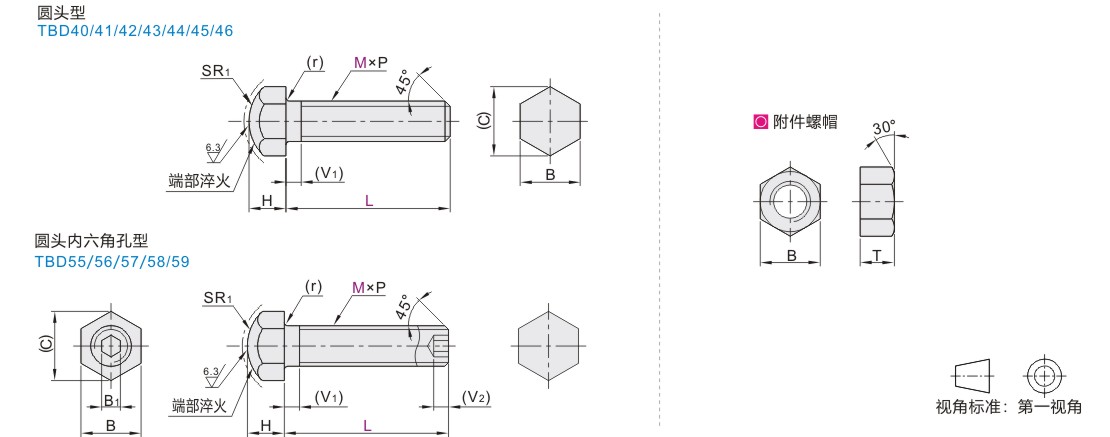

参数图
圆头型
| 型号 | L | ||
| 代码 | M | TBD40/43 | TBD41/42/44/45/46 |
| 细牙 TBD40 TBD41 TBD42 粗牙 TBD43 TBD44 TBD45 TBD46 |
4 | 10 15 20 25 30 35 40 | 20 |
| 5 | 10 15 20 25 30 35 40 50 | 20 | |
| 6 | 15 20 25 30 35 40 50 | 20 25 30 40 50 | |
| 8 | 15 20 25 30 35 40 50 60 70 80 | 25 30 40 50 60 | |
| 10 | 30 35 40 50 60 70 80 | 30 40 50 60 70 | |
| 12 | 30 35 40 50 60 70 80 | 40 50 60 70 80 | |
| 16 | 50 60 70 80 | — | |
圆头内六角孔型
| 型号 | L | ||||||||
| 代码 | M | ||||||||
|
细牙 粗牙 |
4 | 20 | |||||||
| 5 | 20 | ||||||||
| 6 | 20 25 30 40 50 | ||||||||
| 8 | 25 30 40 50 60 | ||||||||
| 10 | 30 40 50 60 70 | ||||||||
| 12 | 40 50 60 70 80 | ||||||||
调整螺栓尺寸
| M | M×P | H | B | (C) | SR1 | (V1) | (r) | B1 | (V2) | ||||||||||||
| 粗牙 | 细牙 | ||||||||||||||||||||
| 4 | 4×0.7 | 4×0.5 | 2.8 | 7 | 8.1 | 8 | 2.1 | 0.2 | 2 | 2.2 | |||||||||||
| 5 | 5×0.8 | 5×0.5 | 3.5 | 8 | 9.2 | 2.4 | 2.5 | 2.8 | |||||||||||||
| 6 | 6×1.0 | 6×0.75 | 4 | 10 | 11.5 | 10 | 3 | 0.3 | 3 | 3 | |||||||||||
| 8 | 8×1.25 | 8×0.75 | 5.5 | 13 | 15 | 12 | 3.7 | 0.4 | 4 | 4 | |||||||||||
| 10 | 10×1.5 | 10×1.0 | 7 | 17 | 19.6 | 16 | 4.5 | 0.5 | 5 | 5 | |||||||||||
| 12 | 12×1.75 | 12×1.0 | 8 | 19 | 21.9 | 20 | 5.2 | 6 | 6 | ||||||||||||
| 16 | 16×2.0 | 16×1.5 | 10 | 24 | 27.7 | 25 | 6 | 0.6 | — | — | |||||||||||
螺帽T尺寸
| M | T | |
| 4 | 3.2 | |
| 5 | 4 | |
| 6 | 5 | |
| 8 | 6.5 | |
| 10 | 8 | |
| 12 | 10 | |
| 16 | 13 | |
-
