        定位固定零件 圆锥夹紧螺栓 夹紧螺栓

        条件筛选：

        类型 标准型
        产品名称 夹紧螺栓
        表面处理 发黑
        本体材质 SCM435
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理 表面处理
            ZFA26 标准型 SCM435 淬火回火 发黑



            -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

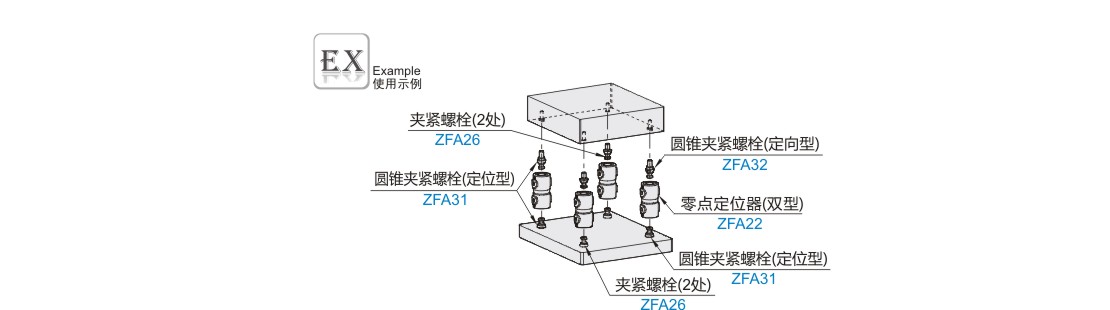

             使用方法：
             ● 请用于工件安装 。
             ● 请用于无需定位的地方 。
             ● 可用于ZFA22成套夹紧器(双型)的底板安装。
             ● 螺孔的间距公差，请按照±0.2加工。

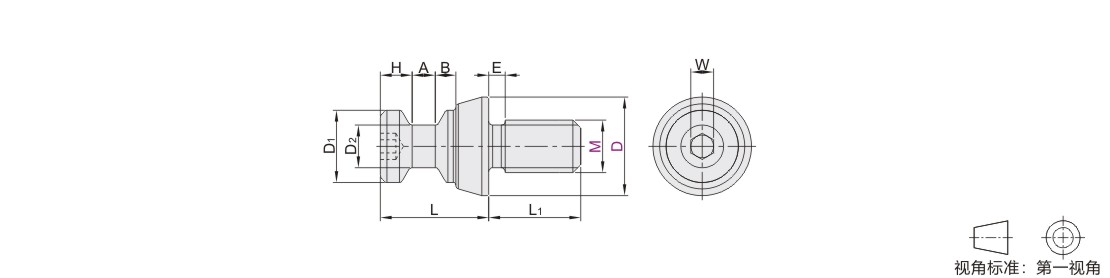

            参数图



            选型表

            型号
            		 L
            		 L1
            		 D1
            		 D2
            		 W
            		   E
            		 H
            		 A
            		 B
            		 适用零点定位器型号
            代码 M D
            ZFA26 6  15  16.5  9  11  6.5  3  2  4.8  3.5  3.1  ZFA20-D40  ZFA21-D40
            ZFA22-D40
            8  15  12  2.5
            15.5  4.5  3.9  3
            24  25  16  9.5  5  7.1 4.5  5.5  ZFA20-D60  ZFA21-D60
            ZFA22-D60
            12  24  18  3.5
            24.5  5.5  6.5  5.3  5
            31  33  21  13  6  3.5  9.1  6.5  7.4  ZFA20-D80  ZFA21-D80
            ZFA22-D80
            16  31  22  4
            31.5  4.9  8.5  7.4  7
