        定位固定零件 圆锥夹紧螺栓 定位型 定向型

        品牌名称：

        怡合达

        条件筛选：

        产品名称 圆锥夹紧螺栓
        表面处理 发黑
        本体材质 SCM435
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理 表面处理
            圆锥套 夹紧螺栓 夹紧螺栓 圆锥套 夹紧螺栓
            ZFA31 定位型 S45C SCM435 淬火回火 精密研磨
            （发黑）            		 发黑
            ZFA32 定向型





            使用方法:
               ZFA31圆锥夹紧螺栓(定位型)
            ● 可用于ZFA22成套夹紧器(双型)的定位。
            ● 工件的定位请与ZFA32圆锥夹紧螺栓(定向型)组合使用。
            ● 连结ZFA21成套夹紧器(单型)的时候请使用ZFA31圆锥夹紧螺栓(定位型)，
               重复定位精度5μm。
               ZFA32圆锥夹紧螺栓(定向型)
            ● 工件的定位请与ZFA31圆锥夹紧螺栓(定位型)组合使用。
            ● ZFA32圆锥夹紧螺栓(定向型)，请朝向定位的基准面旋转后再固定。

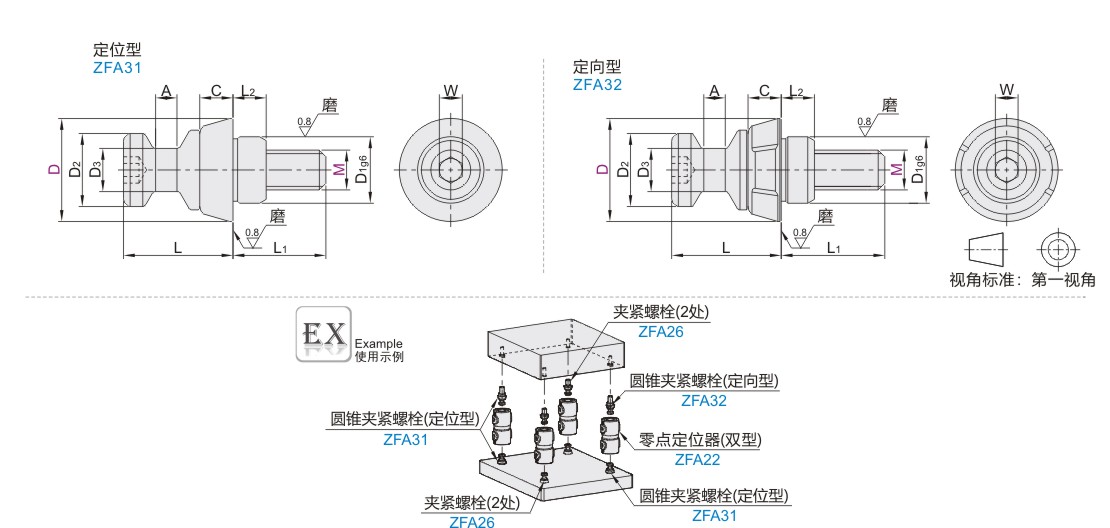

            参数图



            选型表

            型号
            		 D1
            		 D2 D3
            		 L
            		 L1  L2
            		 W
            		 C A
            		 适用零点定位器型号
            代码 M D
            定位型
            ZFA31

            定向型
            ZFA32            		 6  15.5  10  11 6.5  16.5 17  5 3  5 3.2    ZFA20-D40   ZFA21-D40
               ZFA22-D40
            8  15.5  12
            16* 3.7
            24.5  16  9.5  25  5  8  4.4    ZFA20-D60   ZFA21-D60
               ZFA22-D60
            12  24.5  18  24 6
            25* 20 5.2
            31.5  18  21 13  33  6  10 6.2    ZFA20-D80   ZFA21-D80
               ZFA22-D80
            16  31.5  22       30        7.5
            32* 25  29.5  8.5



            带*规格仅适用于ZFA31。
