图片仅供参考，请以已选的规格为准
定位组件可调角度螺栓 标准型/橡胶底座型/法兰底座型 粗牙
条件筛选：
品名 可调角度螺栓
螺纹种类 粗牙
分类 定位组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
螺栓 |
底座 |
底座端面 | |||
| 材质 | 硬度 | 表面处理 | 材质 | 表面处理 | 材质 | ||
| TBD30 | 标准型 | SUS304 | 一 | 一 | SUS304 | 一 | 一 |
| TBD31 | 橡胶底座型 | SCM435 | 45HRC~ | 发黑 | SS400 | 发黑 | NBR |
| TBD32 | 法兰底座型 | 一 | |||||

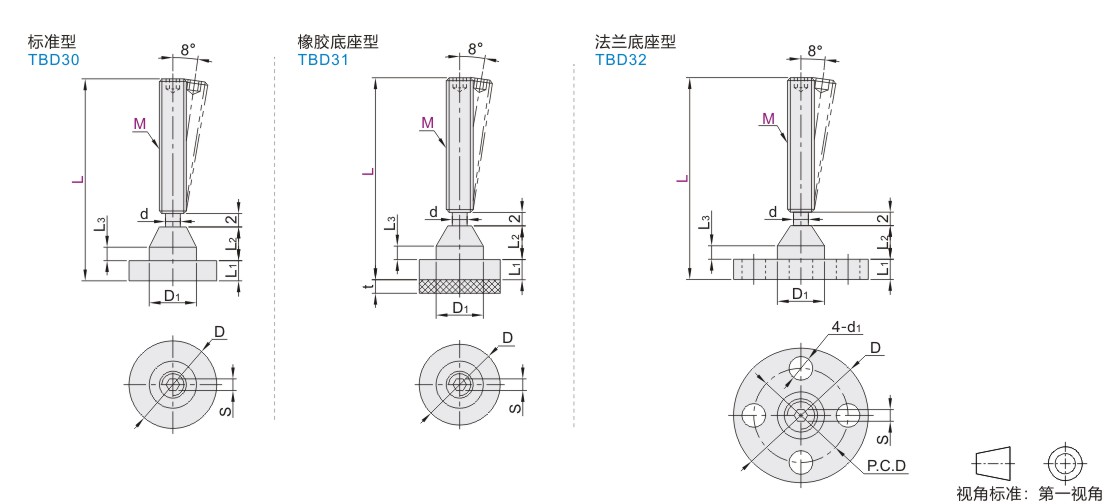

参数图
标准型
| 型号 |
L |
L1 |
L2 |
L3 |
D |
D1 |
d |
S |
|
| 代码 | M | ||||||||
| TBD30 | 4 | 30 | 3 | 5 | 2 | 13 | 7 | 2.2 | 2 |
| 6 | 30 50 | 9 | 3.2 | 3 | |||||
| 8 | 30 50 80 | 16 | 11 | 5.2 | 4 | ||||
| 10 | 50 80 | 6 | 3 | 20 | 13 | 6.2 | 5 | ||
橡胶底座型
| 型号 | L | L1 | L2 | L3 | D | D1 | d | S | t | |
| 代码 | M | |||||||||
| TBD31 | 4 | 30 | 3 | 5 | 2 | 12 | 7 | 2.2 | 2 | 2 |
| 6 | 30 40 50 | 3 | ||||||||
| 8 | 40 50 60 | 16 | 9 | 5.2 | 4 | |||||
| 10 | 50 80 | 4 | 6 | 3 | 20 | 12 | 6.2 | 5 | ||
| 12 | 100 | 8 | 5 | 24 | 14 | 8.1 | 6 | 3 | ||
| 16 | 125 | 11 | 7 | 30 | 18 | 11 | 8 | |||
法兰底座型
| 型号 | L |
L1 |
L2 |
L3 |
D |
D1 |
d |
d1 |
S |
P.C.D |
|
| 代码 | M | ||||||||||
| TBD32 | 4 | 30 | 3 | 5 | 2 | 20 | 7 | 2.2 | 3.5 | 2 | 14 |
| 6 | 30 40 50 | 3.2 | 3 | ||||||||
| 8 | 40 50 60 | 22 | 9 | 5.2 | 4 | 16 | |||||
| 10 | 50 80 | 4 | 6 | 3 | 28 | 12 | 6.2 | 4.5 | 5 | 20 | |
| 12 | 100 | 8 | 5 | 30 | 14 | 8.1 | 6 | 22 | |||
| 16 | 125 | 10 | 7 | 37 | 18 | 11 | 5.5 | 8 | 28 | ||
-
