        外六角组合螺栓 带平垫圈、弹簧垫圈、螺母 组合型 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 带平垫、弹垫、螺母
        销售方式 PCS
        品名 外六角头组合螺钉
        螺纹种类 粗牙
        分类 标准组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 螺纹
        		 材质
        		 表面处理
        		 强度等级
        TAM32 组合型 带平垫圈、弹簧垫圈、螺母 粗牙 SUS304 一 A2-70
        TAM33 10B21(碳钢) 发黑 8.8
        TAM34 Q195(碳钢) 镀蓝白锌 4.8



        使用标准：螺栓GB/T 5783(TAM32、TAM33)、GB/T 30(TAM34)、平垫圈GB/T 97.1-2002、弹簧垫圈GB/T 93-1987、六角螺母GB/T 6170。
        发货时配件均未安装在螺栓上。

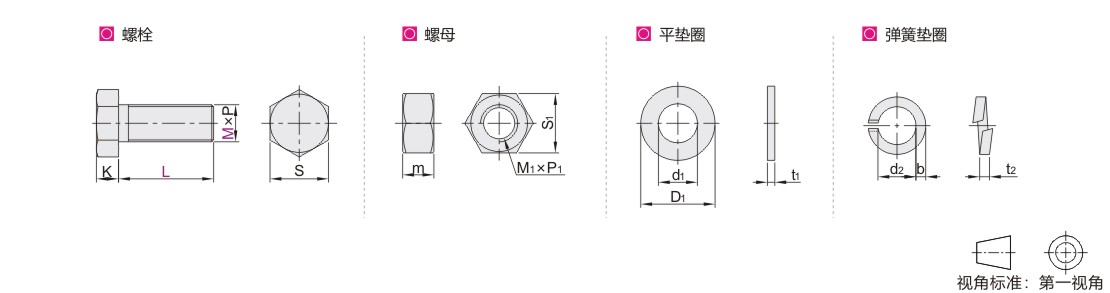

        参数图



        选型表

        型号 L P
        螺距        		 S K
        代码 M max min max min
        (SUS304)
        TAM32        		 10               16  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90 1.5 16 15.73 6.58 6.22
        12                      20  25  30  35  40  45  50  55  60  65  70  75  80  85  90 1.75 18 17.73 7.68 7.32
        (10B21)
        TAM33        		 8 10  12  16  20  25  30  35  40  45  50  55  60         70  75  80 1.25 13 12.73 5.45 5.15
        10        12          20  25  30  35  40  45  50  55  60         70         80         90 1.5 16 15.73 6.58 6.22
        12                16  20  25  30  35  40  45  50  55  60  65  70         80         90 1.75 18 17.73 7.68 7.32
        14                              25  30  35  40  45  50  55  60  65  70         80          90  100 2 21 20.67 8.98 8.62
        16                              25  30                 45                                     75                 90 2 24 23.67 10.18 9.82
        18                                            35  40  45         55          65                               90 2.5 27 26.67 11.715 11.285
        20                                            35  40  45                                      75 2.5 30 29.67 12.715 12.285
        (Q195)
        TAM34        		 8        12  16  20  25  30  35  40  45  50  55  60  65  70        80 1.25 14 13.76 5.74 5.26
        10               16  20  25  30  35  40  45  50  55  60  65  70        80 1.5 17 16.76 7.29 6.71
        12                      20  25  30  35  40  45  50  55  60  65  70        80 1.75 19 18.72 8.29 7.71
        14                                   30  35  40  45  50  55  60  65  70          80           90  100 2 22 21.72 9.29 8.71
        16                                   30  35  40  45  50  55  60  65  70  75  80            90  100 2 24 23.72 10.29 9.71
        18                                                 40          50         60         70          80           90  100 2.5 27 26.72 12.35 11.65
        20                                                 40          50  55  60  65  70  75  80           90  100 2.5 30 29.72 13.35 12.65


        螺母/平垫圈/弹簧垫图尺寸表

        M 螺母
        		 平垫圈
        		 弹簧垫圈
        M1×P1螺距
        		 m
        		 S1
        		 d1
        		 D1
        		 t1
        		 d2
        		 b
        		 t2
        max min max min max min max min max min max min max min max min
        8 M8×1.25 6.8 6.44 13 12.73 8.62 8.4 16 15.57 1.8 1.4 8.68 8.1 2.2 2 2.2 2
        10 M10×1.5 8.4 8.04 16 15.73 10.77 10.5 20 19.48 2.2 1.8 10.9 10.2 2.75 2.45 2.75 2.45
        12 M12×1.75 10.8 10.37 18 17.73 13.27 13 24 23.48 2.7 2.3 12.9 12.2 3.25 2.95 3.25 2.95
        14 M14×2 12.8 12.4 21 20.67 15.27 15 28 27.48 14.9 14.2 3.8 3.4 3.8 3.4
        16 M16×2 14.8 14.1 24 23.67 17.27 17 30 29.48 3.3 2.7 16.9 16.2 4.3 3.9 4.3 3.9
        18 M18×2.5 15.8 15.4 27 26.16 19.33 19 34 33.38 19.04 18.2 4.7 4.3 4.7 4.3
        20 M20×2.5 18 16.9 30 29.16 21.33 21 37 36.38 21.04 20.2 5.2 4.8 5.2 4.8
