膨胀螺栓 外六角长眼内膨胀螺栓 碳钢材质/SUS304材质 半牙 粗牙
条件筛选：
品名 外六角长眼内膨胀螺栓
螺纹种类 粗牙
分类 膨胀螺栓
螺纹结构 半牙
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
强度等级 |
|
| 国标 | 相当 | ||||
| TBF56 | 外六角长眼内膨胀螺栓 | 碳钢 | 镀彩锌 | 4.8 | |
| TBF57 | 0Cr18Ni9 | SUS304 | 一 | A2-70 | |

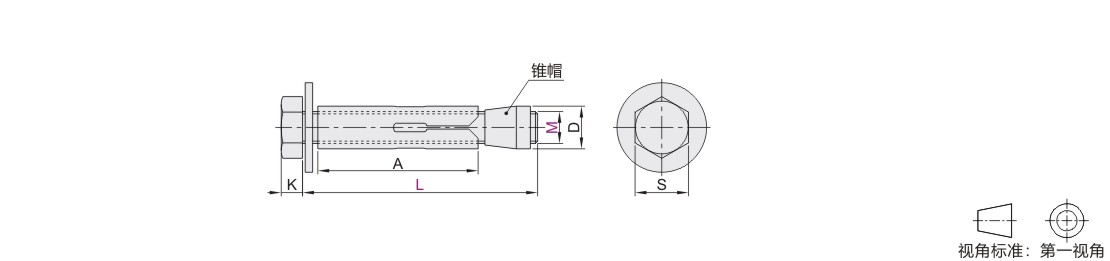

参数图
选型表
| 型号 |
L |
A |
K |
D |
S |
打孔 尺寸 |
|
| 代码 | M | ||||||
| TBF56 | 8 | 60 | 45 | 5.3 | 9.9 | 13 | 10 |
| 80 | 65 | ||||||
| 10 | 120 | 106 | 6.5 | 12 | 16 | 12.5 | |
| 12 | 100 | 85 | 7.5 | 15.5 | 18 | 16 | |
| 120 | 106 | ||||||
| 150 | 136 | ||||||
| 16 | 150 | 136 | 10.5 | 19.7 | 23.7 | 20 | |
SUS304
| 型号 |
L |
A |
K |
D |
S |
打孔 尺寸 |
|
| 代码 | M | ||||||
| TBF57 | 6 | 40 | 30 | 4 | 7.9 | 10 | 8 |
| 50 | 40 | ||||||
| 60 | 50 | ||||||
| 70 | 60 | ||||||
| 80 | 70 | ||||||
| 90 | 80 | ||||||
| 100 | 90 | ||||||
| 8 | 60 | 45 | 5.3 | 9.9 | 13 | 10 | |
| 70 | 55 | ||||||
| 80 | 65 | ||||||
| 90 | 75 | ||||||
| 100 | 85 | ||||||
| 10 | 60 | 45 | 6.5 | 12 | 16 | 12.5 | |
| 70 | 55 | ||||||
| 80 | 65 | ||||||
| 100 | 95 | ||||||
| 110 | |||||||
| 120 | 106 | ||||||
| 12 | 100 | 85 | 7.5 | 15.5 | 18 | 16 | |
| 120 | 106 | ||||||
| 150 | 136 | ||||||
-
