        全螺纹六角头螺栓 特殊材质 钛合金/铝合金/陶瓷/双相不锈钢/哈氏合金/超级不锈钢 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        销售方式 PCS
        品名 全螺纹六角头螺栓
        分类 特殊材质螺栓
        螺纹结构 全牙
        标准号 DIN 933
        螺纹类型 粗牙
        种类筛选 特殊材质类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质简介

            材质图

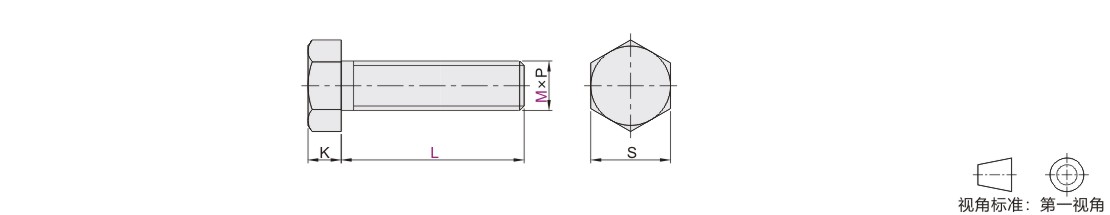

            参数图

            材质图
            代码 类型
            		 螺纹 材质 适用标准
            TAE02 全螺纹
            六角头螺栓            		 全牙 粗牙 TC4(钛合金) DIN 933-1987
            TAE12 6061(铝合金)
            TAE22 ZrO2(陶瓷)
            TAE32 D2-80(双相不锈钢)
            TAE42 HastelloyC-276(哈氏合金)
            TAE52 904L(超级不锈钢)



            参数图



            TC4(钛合金)

            型号
            		 L
            		 P
            螺距
            		 S
            		 K
            代码 M (max) (min) (max) (min)
            TAE02 5       15 20 25 30      40 0.8  8  7.78  3.65  3.35
            6  12 15 20 25 30      40 1  10  9.78  3.85  4.15
            8            20 25 30 35 40 45 50 60 1.25  13  12.73  5.15  5.45



            DIN933 A级



            6061（铝合金）

            型号
            		 L
            		 P
            螺距
            		 S
            		 K
            代码 M (max) (min) (max)     (min)
            TAE12 5   8 10                      20 25 0.8  8  7.78  3.65       3.35
            6      10 12 14 16 18 20 25 30 35 40 50 1  10  9.78  3.85       4.15
            8                      16     20 25 30 35 40 45 50 55 60 65 70 1.25  13  12.73  5.15       5.45
            10                               20 25 30 35 40 45      55 60      70 80 1.5  17  16.73  6.22       6.56
            12                               20 25                           55 60 65 70 1.75  19  18.67  7.32       7.68
            16                                                    40      50      60           80 2  24  23.67  9.82       10.18



            DIN933 A级



            ZrO2（陶瓷）

            型号
            		 L
            		 P
            螺距
            		 S K
            代码 M (max) (min) (max)     ( min)
            TAE22 4  10  16  0.7  7  6.64       3       2.6
            5  10      20 0.8  8  7.64  3.74       3.26
            6  10      20 1  10  9.64  4.24       3.76
            8                  25  1.25  13  12.57  5.54       5.06



            DIN933 B级



            D2-80（双相不锈钢）

            型号
            		 L
            		 P
            螺距
            		 S
            		 K
            代码 M ( max) ( min)     ( max) ( min)
            TAE32 6  12  16           25      35 40 45 50 1  10  9.78       4.15  3.85
            8  12      20 22 25 30 35 40 45 50 1.25  13  12.73       5.45  5.15
            10            20      25 30 35 40 45 50      60 1.5  17  16.73       6.56  6.22
            12                           30 35 40 45 50      60 65 70           90 1.75  19  18.67       7.68  7.32
            16                      25 30      40      50 55 60 65 70 75 80 2  24  23.67       10.18  9.82



            DIN933 A级



            HastelloyC-276（哈氏合金）

            型号
            		 L
            		 P
            螺距
            		 S
            		 K
            代码 M ( max) ( min)     ( max) ( min)
            TAE42 6  20 25 30      40 1  10  9.78       4.15  3.85
            8     20 25 30 35 40 45 50 60 1.25  13  12.73       5.45  5.15
            16                      40 45 50 60 80 90 100 2  24  23.67       10.18  9.82



            DIN933 A级



            904L（超级不锈钢）

            型号
            		 L
            		 P
            螺距
            		 S
            		 K
            代码 M ( max) ( min)     ( max) ( min)
            TAE52 6  20 25 30 35           50           65 1  10  9.78       4.15  3.85
            8  20 25 30 35 40 45           60       70      80 90 1.25  13  12.73       5.45  5.15
            16                       40      50 55 60 65 70 75 80 90 2  24  23.67       10.18  9.82



            DIN933 A级
