        全螺纹六角头螺栓 10B21材质/SCM435材质 全牙 粗牙

        条件筛选：

        品名 全螺纹六角头螺栓
        螺纹种类 粗牙
        分类 六角头螺栓
        螺纹结构 全牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 螺纹 强度等级 材质 硬度 表面处理
            国标 相当
            TAH02 全牙 粗牙 4.8 10B21 — 镀蓝白锌
            TAH03 8.8
            TAH07 镀彩锌
            TAH08 达克罗
            TAH09 热镀锌
            TAH01 35CrMo SCM435 32~39HRC 发黑





            强度等级是指螺栓的抗拉强度。
                例：8.8
                表示屈服点或耐力的最小值为抗拉强度的80%
                表示抗拉强度的最小值为800N/mm²
            TAH01 适用标准：DIN933-1987
                                            GB/T5783-2016
                                            ISO4017-2011
            TAH02 适用标准：GB/T30-1976
            其他     适用标准：GB/T5783-2016

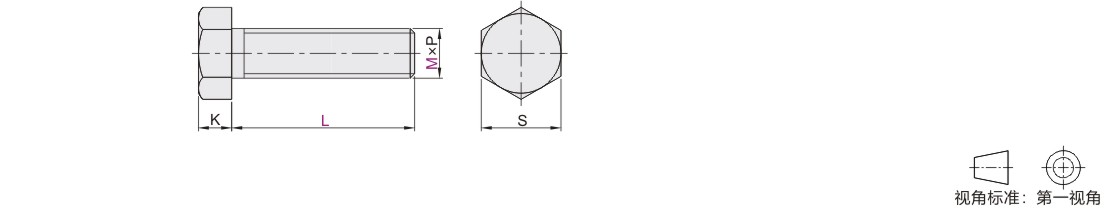

            参数图



             选型表

            型号 L P
            螺距            		 S K
             代码   M max min max min
             TAH01 5   8  10  12  16  20  25  30  35  40  45 0.8 8 7.78 3.65 3.35
            6       10  12  16  20  25  30  35  40  45  50  55  60  65  70  75 1 10 9.78 4.15 3.85
            8             12  16  20  25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.25 13 12.73 5.45 5.15
            10                   16  20  25  30  35  40  45  50  55  60  65  70  75  80  90  100 1.5 17 16.73 6.56 6.22
            12                         20  25  30  35  40  45  50  55  60  65  70  75  80  90  100  110  120  130 1.75 19 18.67 7.68 7.32
            16                                     30  35  40  45  50  55  60  65  70  75  80  90  100  110  120  130 2 24 23.67 10.18 9.82
            20                                                                          60  90  100  110  120  130  140  150  190 2.5 30 29.67 12.72 12.28
            TAH02 4   6  8  10  12  16  20  25  30  35  40 0.7 7 6.8 3 2.6
            5       8  10  12  16  20  25  30  35  40  45  50 0.8 8 7.8 3.74 3.26
            6           10  12  16  20  25  30  35  40  45  50  55  60 1 10 9.8 4.24 3.76
            8                 12  16  20  25  30  35  40  45  50  55  60  65  70  75  80        90  100 1.25 14 13.76 5.74 5.26
            10                       16  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1.5 17 16.76 7.29 6.71
            12                             20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  100 1.75 19 18.72 8.29 7.71
            14                                         30  35  40  45  50  55  60  65  70        80        90  100 2 22 21.72 9.29 8.71
            16                                         30  35  40  45  50  55  60  65  70  75  80        90  100 24 23.72 10.29 9.71
            18                                                     40  45  50  55  60  65  70  75  80  85  90  100 2.5 27 26.72 12.35 11.65
            20                                                     40  45  50  55  60  65  70  75  80  85  90  100 30 29.72 13.35 12.65
            22                                                                 50  55  60        70  75  80        90  100 32 31.66 14.35 13.65
            24                                                                 50        60        70  75  80        90  100 3 36 35.66 15.35 14.65
            TAH03 4   8  10  12  14  16      20  25  30  35  40 0.7 7 6.78 2.925 2.675
            5   8  10  12        16      20        25  30  35  40  45  50 0.8 8 7.78 3.65 3.35
            6   8  10  12        16      20        25  30  35  40  45  50  55  60        70              80        90    100 1 10 9.78 4.15 3.85
            8       10  12        16      20        25  30  35  40  45  50  55  60  65  70  75        80        90    100 1.25 13 12.73 5.45 5.15
            10                         16      20        25  30  35  40  45  50  55  60  65  70  75        80  85  90    100  110        120         130 1.5 16 15.73 6.58 6.22
            12                                   20        25  30  35  40  45  50  55  60  65  70  75        80  85  90    100  110        120         130 1.75 18 17.73 7.68 7.32
            14                                                     30  35  40  45  50  55  60  65  70  75        80        90    100  110        120         130 2 21 20.67 8.98 8.62
            16                                                     30  35  40  45  50  55  60  65  70  75        80  85  90    100  110        120         130 24 23.67 0.18 9.82
            18                                                                 40  45  50  55  60  65  70  75        80        90    100  110        120         130 2.5 27 26.67 11.715 1.285
            20                                                                 40  45  50  55  60  65  70  75        80  85  90    100  110        120         130 30 29.67 2.715 12.285
            22                                                                             50  55  60  65  70  75        80  85  90    100  110        120         130 34 33.38 4.215 13.785
            24 3 36 35.38 5.215 14.785
            27                                                                                         60        70              80        90    100  110         120         130 41 40 473 16.65
            30 3.5 46 45 19.12 18.28
            36                                                                                                     70              80        90     100  110         120        130 4 55 53.8 22.92 22.08
            TAH07 4                                                               40  0.7 7 6.78 2.925 2.675
            5   8       12        16        20        25  30              45 0.8 8 7.78 3.65 3.35
            6      10  12        16        20        25  30  35  40  45  50  55  60                                                             115       1 10 9.78 4.15 3.85
            8            12  14  16  18  20       25  30  35  40  45  50  55  60  65  70  75        80        90      100     1.25 13 12.73 5.45 5.15
            10                        16        20       25  30  35  40  45  50  55  60  65  70  75  77  80  85  90      100  110        120     130 1.5 16 15.73 6.58 6.22
            12                                    20       25  30  35  40  45  50  55  60  65  70  75        80  85            100  110        120 1.75 18 17.73 7.68 7.32
            14                                               25  30  35  40  45  50  55  60  65  70  75        80        90      100 2 21 20.67 8.98 8.62
            TAH08 8                     16          20        25  30  35  40  45  50        60  65  70              80 1.25 13 12.73 5.45 5.15
            10                     16          20  22  25  30  35  40  45  50  55  60        70              80        90      100                120         130 1.5 16 15.73 6.58 6.22
            12                                   20        25  30  35  40  45  50  55  60  65  70              80        90      100 1.75 18 17.73 7.68 7.32
            14                                                     30  35  40  45  50  55  60  65  70              80        90 2 21 20.67 8.98 8.62
            16                                                     30  35  40  45  50  55  60  65  70  75        80  85  90       100  110        120 24 23.67 0.18 9.82
            18                                                                             50        60        70  75        80        90 2.5 27 26.67 1.715 11.285
            20                                                                             50  55  60  65  70  75        80        90       100  110        120 30 29.67 2715 12.285
            24                                                                             50  3 36 35.38 5.215 4.785
            TAH09 8                     16        20        25  30  35  40  45  50  55  60  65  70              80  85 1.25 13 12.73 5.45 5.15
            10                                 20        25  30  35  40  45  50  55  60        70              80  85  90        100                        125           140 1.5 16 15.73 6.58 6.22
            12                                 20        25  30  35  40  45  50  55  60  65  70  75        80  85  90  95  100  110  120                130  140 1.75 18 17.73 7.68 7.32
            14                                                   30  35  40  45  50  55  60  65  70   80  90  100 2 21 20.67 8.98 8.62
            20                                                               40        50  55 2.5 30  29.67 12.715 12.285
