        等长双头螺柱 细杆型 碳钢材质/SUS304材质 粗牙

        条件筛选：

        品名 等长双头螺柱
        螺纹种类 粗牙
        强度等级 8.8
        分类 牙条/牙棒
        标准号 GB/T 901-1988

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 螺纹 材质 表面处理 强度等级
            TBJ16 等长双头螺柱
            		 细杆型
            		 粗牙 碳钢 发黑 8.8
            TBJ17 SUS304 一 一

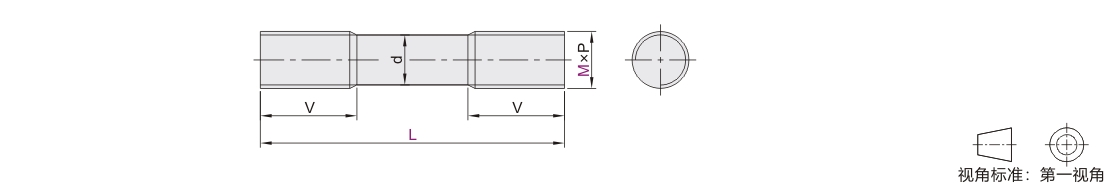

            尺寸V为参考值。

            d尺寸约为螺纹中径。

            参数图



            选型表

            代码 M L P螺距

            (碳钢)
            TBJ16

            (SUS304)
            TBJ17

            		 8     50  60  70  80  90  100* 1.25
            10     50  60  70  80  90  100  110  120  130  140  150 1.5
            12     50  60  70  80  90  100  110  120  130  140  150 1.75
            14     50  60  70  80  90  100  110  120  130  140  150  2
            16     50  60  70  80  90  100  110  120  130  140  150  160  170*  180*  190*  200* 2
            20     50*60  70  80  90  100  110  120  130  140  150  160  170*  180*  190*  200* 2.5
            22*    50  60  70  80  90  100  110  120  130  140  150  160  170    180   190    200 2.5
             24    50*60*70* 80  90 100  110  120   130  140  150*160 *170* 180*  190*  200* 3



            TBJ17无带*规格



            V尺寸表

            L V(参考值)
            50 15~22
            60 17~25
            70 20~30
            80 22~32
            90 25~35
            100 22~42
            110 25~45
            120 28~48
            130 32~52
            140 35~55
            150 38~58
            160 40~60
            180 48~68
            190 50~70
            200 55~75
