查看大图
图片仅供参考，请以已选的规格为准
双头内六角型螺柱 S45C材质/SUS304材质 粗牙/细牙
条件筛选：
品名 双头内六角型螺柱
分类 牙条/牙棒
种类筛选 螺柱
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
材质
螺纹种类
表面处理
产品选型
M
L
20~200
/1
V
0~60
/1
W
0~60
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
|
| 国标 | 相当 | ||||
| TBJ12 | 双头 内六角型螺柱 |
粗牙 | 45 | S45C | 发黑 |
| TBJ13 | 无电解镀镍 | ||||
| TBJ14 | OCr18Ni9 | SUS304 | — | ||
| TBJ15 | 细牙 | 45 | S45C | 发黑 | |

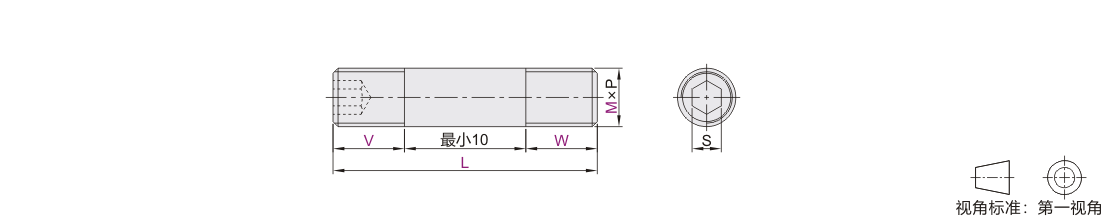

参数图
选型表
| 型号 |
最小单位1 |
P螺距 |
S |
||||
| 代码 | M | L | V | W | 粗牙 | 细牙 | |
| 粗牙 TBJ12 TBJ13 TBJ14 细牙 TBJ15 |
5 | 20~200 | 0~60 (V≤M×5) |
0~60 (W=0或M/2≤W≤M×5) |
0.8 | 0.5 | 2.5 |
| 6 | 1 | 0.75 | 3 | ||||
| 8 | 1.25 | 1 | 4 | ||||
| 10 | 1.5 | 1.25 | 5 | ||||
| 12 | 1.75 | 6 | |||||
V=0（W=0）时，不进行V尺寸（W尺寸）侧螺纹加工。
-
