压铆螺柱 盲孔型/通孔型 碳钢材质/SUS304材质 粗牙
条件筛选：
品名 压铆螺柱
螺纹种类 粗牙
分类 螺柱
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| TBY11 | 压铆螺柱 | 盲孔型 | 碳钢 | 镀锌 |
| TBY12 | SUS304 | 一 | ||
| TBY15 | 通孔型 | 碳钢 | 镀锌 | |
| TBY16 | SUS304 | 一 | ||

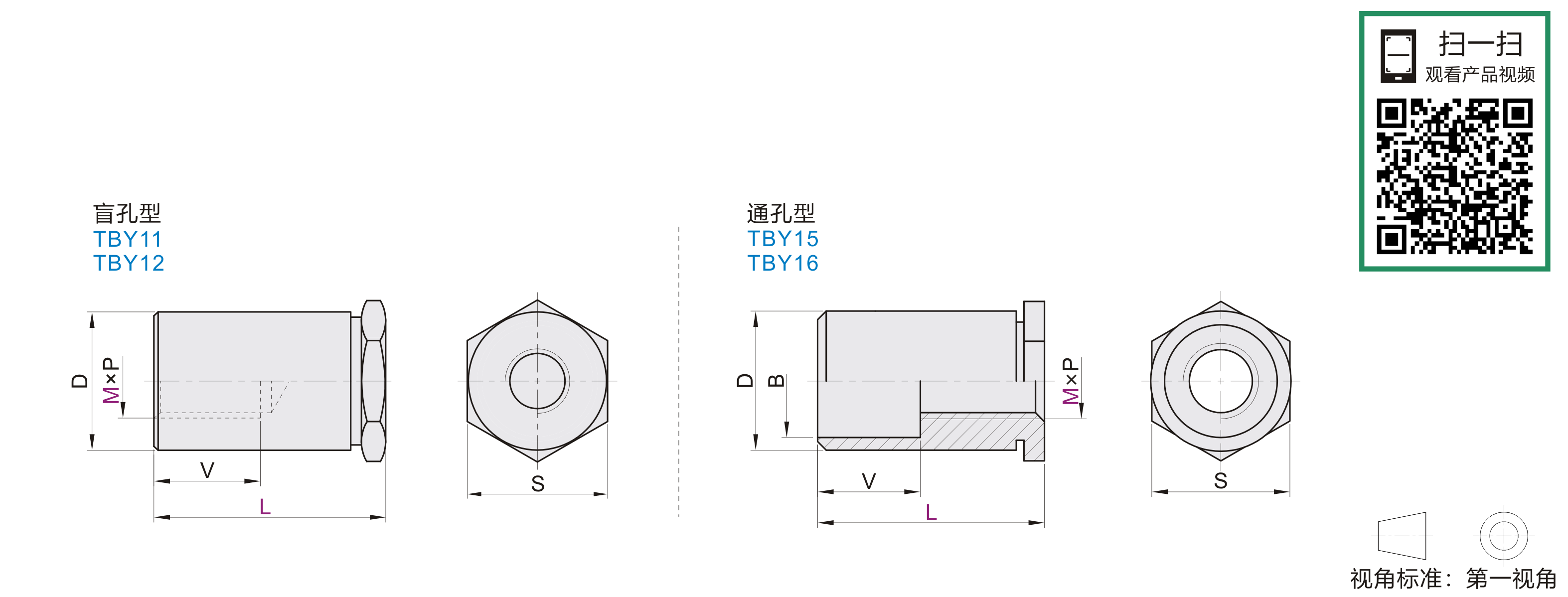

参数图
盲孔型
| 型号 |
L |
螺距 P |
D |
S |
安装板 最小厚度 |
安装板孔径 +0.08 0 |
孔中心到板边缘 的最小距离 |
|
| 代码 | M | |||||||
| (碳钢) TBY11 (SUS304) TBY12 |
3 | 6 8 10 12 14 16 18 20 22 25 |
0.5 | 4.2 | 4.8 | 1.02 | 4.22 | 6 |
| 3A | 5.39 | 6.4 | 5.41 | 6.8 | ||||
| 4 | 0.7 | 7.12 | 7.9 | 1.27 | 7.14 | 8 | ||
| 5 | 0.8 | |||||||
螺纹M3A的螺柱桶壁比M3螺纹的桶壁更厚一些。
盲孔型V尺寸表
| L | V |
| 6 | 3.2 |
| 8 10 | 4 |
| 12 | 5 |
| 14 16 | 6.5 |
| 18 20 22 25 | 9.5 |
通孔型
| 型号 |
L |
螺距 P |
B |
D |
S |
安装板 最小厚度 |
安装板孔径 +0.08 0 |
孔中心到板边缘 的最小距离 |
|
| 代码 | M | ||||||||
| (碳钢) TBY15 (SUS304) TBY16 |
3.5 | 6 8 10 12 14 16 18 20 22 25 |
0.6 | 3.9 | 5.39 | 6.4 | 1.02 | 5.41 | 6.8 |
| 4 | 0.7 | 4.8 | 7.12 | 7.9 | 1.27 | 7.14 | 8 | ||
| 5 | 0.8 | 5.35 | |||||||
通孔型V尺寸表
| L |
V |
| 6 8 | 0 |
| 10 12 14 | 4 |
| 16 20 20 | 8 |
| 22 25 | 11 |
-
