      查看大图

      图片仅供参考，请以已选的规格为准

        内六角圆柱头组合螺钉 组合型 SCM435材质/SUS304材质 带平垫圈/弹簧垫圈 粗牙

        品牌名称：

        怡合达

        条件筛选：

        销售方式 PCS
        品名 内六角圆柱头组合螺钉
        硬度 39~44HRC
        螺纹种类 粗牙
        分类 标准组件
        标准号 DIN 912

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 硬度
            		 表面处理
            		 强度等级
            国标 相当
            TAM03 组合型 带弹簧垫圈 粗牙 35CrMo SCM435 39~44HRC 发黑 12.9
            TAM05 0Cr18Ni9 SUS304 一 — A2-70
            TAM04 带平垫圈 35CrMo SCM435 39~44HRC 发黑 12.9
            TAM07 OCr18Ni9 SUS304 一 — A2-70

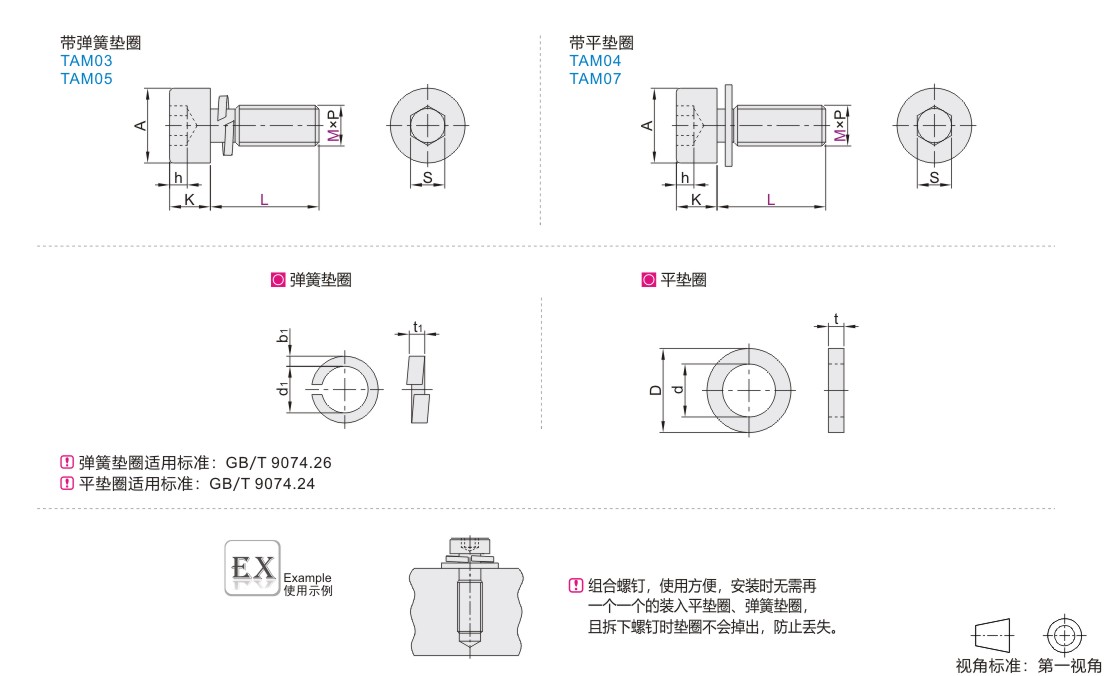

            参数图



            带弹簧垫圈

            型号 L P
            螺距            		 A K S h
            min            		 弹簧垫圈
            代码 M max min max min max min d1    b1 t1
            max min max min max min
            (SCM435)
            TAM03            		 3         8  10  12  0.5 5.68 5.32 3 2.86 2.58 2.52 1.3 2.83 2.69 1.3 1.1 0.9 0.7
            4             10  12        16 0.7 7.22 6.78 4 3.82 3.08 3.02 2 3.78 3.6 1.6 1.4 1.2 1
            5                    12         16  20  25 0.8 8.72 8.28 5 4.82 4.095 4.02 2.5 4.75 4.45 2. 1 1.9 1.4 1.2
            6                                  16  20  25  30  1 10.22 9.78 6 5.7 5.14 5.02 3 5.71 5.41 2.65 2.35 1.7 1.5
            8                                         20  25  30  35  1.25 13.27 12.73 8 7.64 6.14 6.02 4 7.64 7.28 3.15 2.85 2.1 1.9
            10                                                25  30  35  40  45  50  1.5 16.27 15.73 10 9.64 8.175 8.025 5 9.59 9.23 3.7 3.3 2.65 2.35
            12                                                       30  35  40  45  50  1.75 18.27 17.73 12 11.57 10.175 10.025 6 11.53 11.1 4.2 3.8 3.15 2.85
            (SUS304)
            TAM05            		 3   6  8  10  12         16  0.5 5.68 5.32 3 2.86 2.58 2.52 1.3 2.83 2.69 1.3 1.1 0.9 0.7
            4        8  10  12  14  16  20  25         35  40 0.7 7.22 6.78 4 3.82 3.08 3.02 2 3.78 3.6 1.6 1.4 1.2 1
            5        8         12  14  16  20  25  30  35  40 0.8 8.72 8.28 5 4.82 4.095 4.02 2.5 4.75 4.45 2.1 1.9 1.4 1.2
            6        8                       16  20  25  30  35  40  1 10.22 9.78 6 5.7 5.14 5.02 3 5.71 5.41 2.65 2.35 1.7 1.5
            8                                 16  20  25  30  35  40  1.25 13.27 12.73 8 7.64 6.14 6.02 4 7.64 7.28 3.15 2.85 2.1 1.9



            带平垫圈

            型号 L P
            螺距            		 A K S h
            min            		 平垫圈
            代码 M max min max min max min d D t
            max min max min max min
            (SCM435)
            TAM04            		 3         8  10  12  0.5 5.68 5.32 3 2.86 2.58 2.52 1.3 2.83 2.73 7 6.64 0.55 0.45
            4             10  12  14  16 0.7 7.22 6.78 4 3.82 3.08 3.02 2 3.78 3.66 9 8.64 0.9 0.7
            5                     12         16  20  25 0.8 8.72 8.28 5 4.82 4.095 4.02 2.5 4.75 4.57 10 9.64 1.1 0.9
            6                                   16  20  25  30  1 10.22 9.78 6 5.7 5.14 5.02 3 5.71 5.53 12 11.57 1.8 1.4
            8                                          20  25  30  35  1.25 13.27 12.73 8 7.64 6.14 6.02 4 7.64 7.64 16 15.57 2.2 1.8
            10                                                 25  30  35  40  45  50  1.5 16.27 15.73 10 9.64 8.175 8.025 5 9.59 9.59 20 19.48 2.7 2.3
            12                                                        30  35  40  45  50  1.75 18.27 17.73 12 11.57 10.175 10.025 6 11.53 11.26 24 23.48 3.3 2.7
            (SUS304)
            TAM07            		 3       8  10  12 0.5 5.68 5.32 3 2.86 2.58 2.52 1.3 2.83 2.73 7 6.64 0.55 0.45
            4   6             12 0.7 7.22 6.78 4 3.82 3.08 3.02 2 3.78 3.66 9 8.64 0.9 0.7
            5            10        14  16  18  0.8 8.72 8.28 5 4.82 4.095 4.02 2.5 4.75 4.57 10 9.64 1.1 0.9
            6                         14  1 10.22 9.78 6 5.7 5.14 5.02 3 5.71 5.53 12 11.57 1.8 1.4
