产品选型
公称直径M(mm)
长度L(mm)
图片仅供参考，请以已选的规格为准
十字盘头组合螺钉 组合型 SUS304材质 带平垫圈、弹簧垫圈/带弹簧垫圈 粗牙
条件筛选：
主体材质 SUS304
主体表面处理 无
品名 十字盘头组合螺钉
螺纹种类 粗牙
强度等级 A2-70
分类 标准组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
强度等级 |
适用标准 |
||
| 国标 | 相当 | |||||||
| TAM13 | 组合型 | 带平垫圈、弹簧垫圈 | 粗牙 | 0Cr18Ni9 | SUS304 | — | A2-70 | GB 9074.4-1988 |
| TAM14 | 带弹簧垫圈 | GB 9074.3 | ||||||

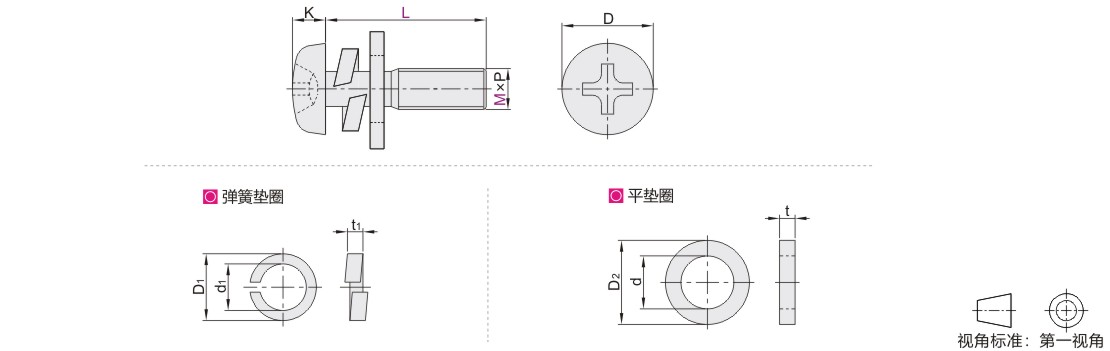

参数图
带平垫圈、带弹簧垫圈
| 型号 | L |
P 螺距 |
D |
K |
弹簧垫圈 |
平垫圈 | |||||
| 代码 | M | D1 | d1 | t1 | D2 | d | t | ||||
| TAM13 | 3 | 6 8 10 12 16 18 20 25 30 35 40 45 50 | 0.5 | 5.6 | 2.4 | 5.43 | 2.83 | 0.9 | 7 | 2.78 | 0.5 |
| 4 | 6 8 10 12 16 18 20 25 30 35 40 45 50 60 | 0.7 | 8 | 3.1 | 6.2 | 3.75 | 1.2 | 9 | 3.72 | 0.8 | |
| 5 | 8 10 12 16 18 20 25 30 35 40 45 50 | 0.8 | 9.5 | 3.7 | 8.3 | 4.7 | 1.4 | 10 | 4.66 | 1 | |
| 6 | 10 12 16 18 20 25 30 35 40 45 50 | 1.0 | 12 | 4.6 | 10.3 | 5.7 | 1.7 | 12 | 5.62 | 1.6 | |
| 8 | 16 18 20 25 30 35 40 | 1.25 | 16 | 6 | 12.3 | 7.6 | 2.1 | 16 | 7.53 | 2 | |
带弹簧垫圈
| 型号 | L |
P 螺距 |
D |
K |
弹簧垫圈 | |||
| 代码 | M | D1 | d1 | t1 | ||||
| TAM14 | 2.5 | 4 5 6 8 10 12 14 16 18 20 | 0.45 | 5 | 2.1 | 4.54 | 2.34 | 0.68 |
| 3 | 6 8 10 12 16 18 20 | 0.5 | 5.6 | 2.4 | 5.43 | 2.83 | 0.9 | |
| 4 | 6 8 10 12 16 18 20 25 30 35 40 | 0.7 | 8 | 3.1 | 6.2 | 3.78 | 1.2 | |
| 5 | 6 8 10 12 16 18 20 25 30 | 0.8 | 9.5 | 3.7 | 8.3 | 4.75 | 1.4 | |
| 6 | 6 8 10 12 14 16 18 20 25 30 35 40 | 1 | 12 | 4.6 | 10.3 | 5.71 | 1.7 | |
-
