        外六角头组合螺钉 组合型 SUS304材质/35K材质 带平垫圈、弹簧垫圈 粗牙

        条件筛选：

        品名 外六角头组合螺钉
        螺纹种类 粗牙
        分类 标准组件
        标准号 GB 9074.17-1988

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 螺纹
        		 强度等级
        		 材质
        		 表面处理
        		 适用标准
        国标 相当
        TAM20 组合型 带平垫圈、弹簧垫圈 粗牙 A2-70 0Cr18Ni9 SUS304 一 GB9074.17-1988
        TAM30 8.8 35K 镀蓝白锌
        TAM31 镀彩锌

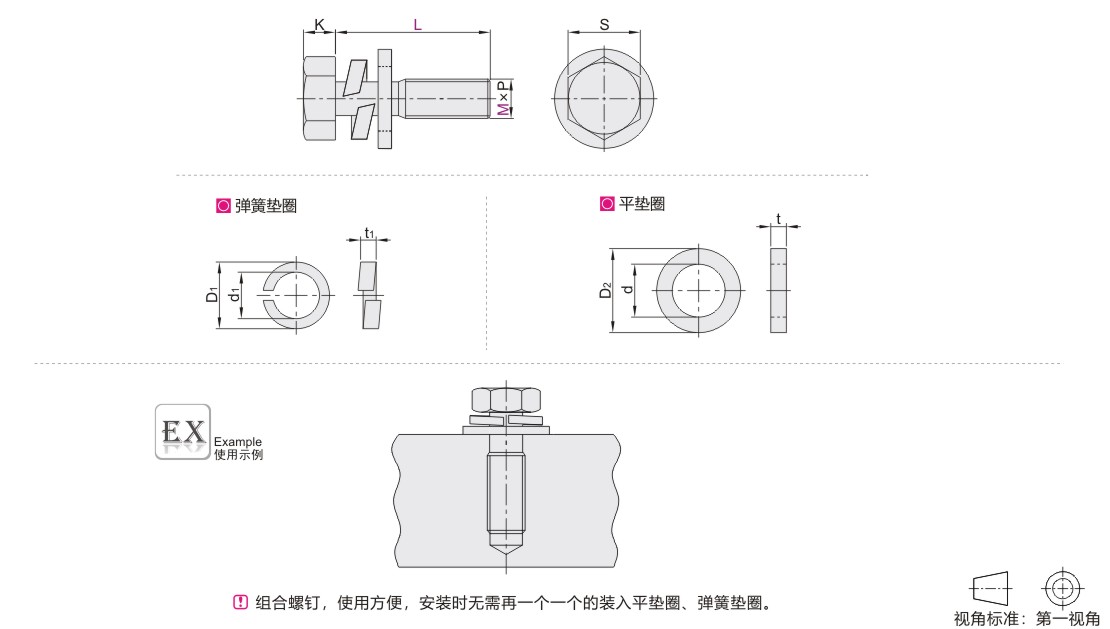

        参数图



        选型表

        型号 L P
        螺距        		 K S 弹簧垫圈
        		 平垫圈
        代码 M D1 d1 t1 D2 d t
        (SUS304)
        TAM20        		 4 8  10  12  14  16   18  20  25  30  35  40 0.7 2.92 7 6.78 3.78 1.2 9 3.78 0.8
        5 8  10  12  14  16          20  25  30  35  40 0.8 3.65 8 8.75 4.75 1.4 10 4.75 1
        6      10  12  14  16  18  20  25  30  35  40  45  50 1 4.15 10 10.71 5.71 1.7 12 5.71 1.6
        8              12  14  16  18  20  25  30  35  40  45  50 1.25 5.45 13 13.64 7.64 2.1 16 7.64 1.6
        10                                          20  25  30  35  40  45  50 1.5 6.56 16 16.59 9.59 2.5 20 9.59 2.5
        12                                          20  25  30  35  40  45  50 60  70 1.75 7.68 18 19.53 11.53 3 24 11.53 3
        (镀蓝白锌)
        TAM30        		 5      10  12  14  16  18  20  25  30  35 0.8 3.65 8 8.75 4.75 1.4 10 4.75 1
        6      10  12  14  16  18  20  25  30  35  40  45  50 1 4.15 10 10.71 5.71 1.7 12 5.71 1.6
        8             12  14  16         20  25  30  35  40  45  50  55  60 1.25 5.45 13 13.64 7.64 2.1 16 7.64
        10                             16         20  25  30  35  40  45  50 1.5 6.56 16 16.59 9.59 2.5 20 9.59 2.5
        12                                          20  25  30  35  40  45  50 1.75 7.68 18 49.53 11.53 3 24 11.53 3
        (镀彩锌)
        TAM31        		 5     10  12         16 0.8 3.65 8 8.75 4.75 1.4 10 4.75 1
        6     10  12  14  16  20  25  30 1 4.15 10 10.71 5.71 1.7 12 5.71 1.6
        8                           16  20  25  30  35  40 1.25 5.45 13 13.64 7.64 2.1 16 7.64
        10                                  20  25  30  35  40  45  50 1.5 6.56 16 16.59 9.59 2.5 20 9.59 2.5
        12                                  20  25  30  35  40  45  50  60  70 1.75 7.68 18 49.53 11.53 3 24 11.53 3
