        怡合达自营 精密锁紧螺母 缩紧锁紧型 45/S45C材质 发黑处理

        品牌名称：

        怡合达

        条件筛选：

        表面处理 发黑
        精度 精密级
        本体材质 45钢
        外部形状 圆形
        紧定方式 缩紧锁紧型
        种类筛选 锁紧螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码     类型    材质 热处理 表面处理
            国标   相当
            BKC01 缩紧锁紧型 45 S45C 28~32HRC  发黑



            特点：该产品通过螺母本身的弹性变形，使螺纹面紧
            密贴合于外螺纹，实现轴向强力紧固。其锁紧能力优
            异，适用于易松脱、高扭矩、工作条件恶劣的场合。

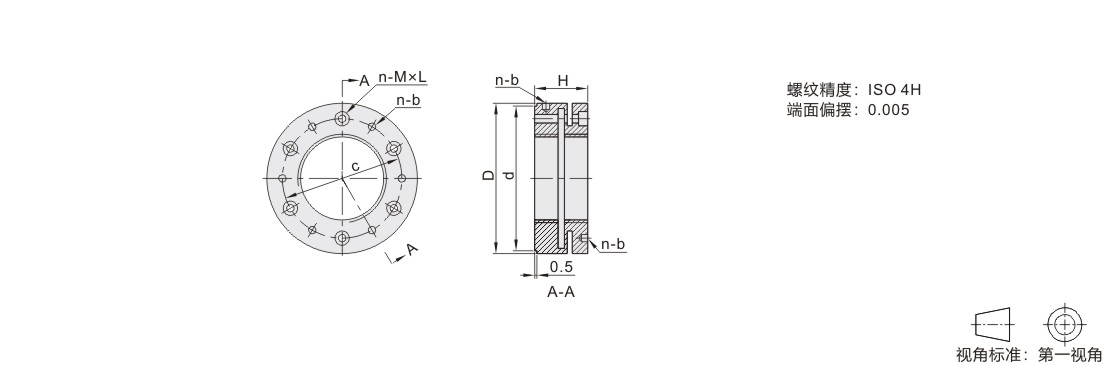

            参数图



            选型表

            型号 螺距 D H d c n-b n-M×L 扭紧力矩
            代码 公称尺寸 (N·M)
            BKC01 M10 0.75 32 16 29 23 3-4 3-M4×10 3.5
            1.0
            M12 26 14 25 19 3-3 3-M3 ×10 2
            M15 33 18 31 23.5 4-4 3-M4×10 3
            M17 37 34 26 4-M4×12 3.5
            M18 1.5 38 28
            M20 1.0 40 36 30
            1.5
            M22 1.5 42 38 32
            M24 44 41 34
            M25 45 20 35 4-5 4-M4×14
            M26
            M27 46 43 37
            M28
            M30 48 45 39
            M32 50 47 41
            M33 22 4-M4×16
            M35 53 50 44
            M36
            M38 56 53 47
            M39
            M40 58 55 49
            M42 60 57 51
            M45 68 63 57 6-6 6-M4×16
            M48 69 25 65 58 6-M4×18
            M50  70 66 60
            2.0
            M52 72 68 62
            M55 1.5 75 71 65
            2.0 4.5
            M56 1.5 82 26 77 70 6-M5×18
            2.0
            M58 1.5
            M60 84 79 72
            2.0
            M62 1.5 86 28 82 75 6-M5×20
            M64
            2.0
            M65 1.5 88 84 77
            BKC01 M65 2.0 88 28 84 77 6-6 6-M5×20 4.5
            M68 1.5 93 89 80 6-7
            2.0
            M70 1.5 95 82
            2.0
            M72 1.5 97 91 84
            2.0
            M75 1.5 100 94 87
            2.0
            M80 110 32 103 95 6-8 6-M6 ×22 8
            M85 115 108 100
            M90 120 113 105
            M95 125 118 110
            M100 130 123 115
            M105 135 128 120
            M110 140 133 125
            M115 145 34 138 130
            M120 155 36 146 136 6-M6 ×25
            M125 160 150 140
            M130 3.0 165 156 148
            M140 2.0 180 38 168 160 8-10 8-M6 ×25
            3.0
            M150 2.0 190 178 170
            3.0
            M160 205 40 193 182 8-M8 ×30 18
            M170 215 204 193
            M180 230 216 205
            M190 240 226 215
            M200 245 234 223
            M210 4.0 265 253 243 8-M8 ×25
            M220 3.0 255 8-M8 ×30
            4.0 253
            M230 3.0 275 42 265 251 8-M10×30
            M235 285 270 257
            M240 275 261 35
            M250 4.0 295 285 271 8-12
            M260 3.0 305 295 283
            M280 4.0 325 315 303
            M300 345 335 323
