        怡合达自营 锁紧螺母 牙腹锁紧型 圆形 45/S45C材质 磷化处理

        品牌名称：

        怡合达

        条件筛选：

        表面处理 磷化
        精度 精密级
        本体材质 45钢
        外部形状 圆形
        紧定方式 牙腹锁紧型
        种类筛选 锁紧螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型  槽数 材质   热处理  表面处理
            国标 相当
            BKF01 牙腹锁紧型  四槽 45    S45C 28~32HRC  磷化



            特点
                 三个等间距的锁紧销可以让螺母
            精确定位，也可使需要精密公差的
            轴承和精密元件的调节易于操作。
            本产品自带螺钉。

            螺纹精度：ISO 4H
            端面偏摆：0.002~0.005

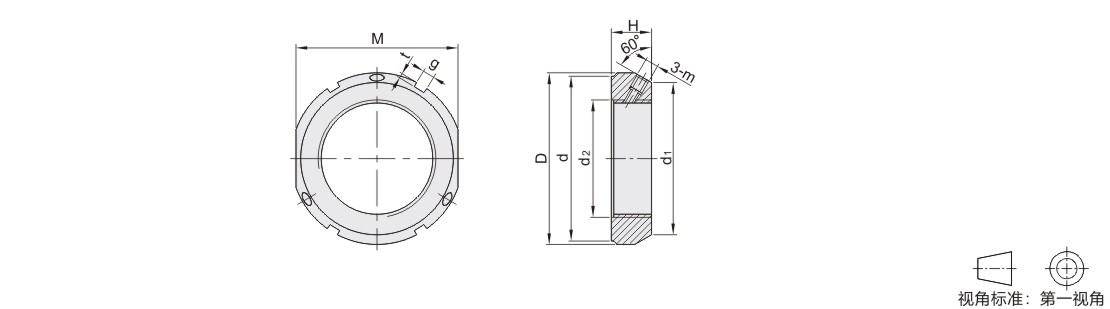

            参数图



            选型表

            型号
            		 螺距
            		 d1
            		 D
            		 d
            		 d2
            		 H
            		 g
            		 t
            		 M
            		 m
            		 扭紧力矩
            (N·M)
            代码 公称尺寸
            BKF01 M10 0.75 21 28 23 11 14 4 2.5 26 M5 4.5
            M12 1.0 23 30 25 13 27
            M15 26 33 28 16 16 30
            M17 29 37 33 18 18 5 34 M6 8.0
            M20 32 40 35 21 36
            M25 1.5 36 44 39 26 20 41
            M30 41 49 44 32 46
            M35 46 54 49 38 22 50
            M40 56 65 59 42 6 3 60
            M45 61 70 64 48 65
            M50 65 75 68 52 25 7 3.5 70
            M55 2.0 74 85 78 58 80 M8 18.0
            M60 78 90 82 62 26 8 4 85
            M65 83 95 87 68 28 90
            M70 88 100 92 72 95
            M75 93 105 97 77 100
            M80 98 110 100 83 32 3.5
            M85 107 120 110 88 10 4 110 M10 35.0
            M90 112 125 115 93 115
            M95 117 130 120 98 120
            M100 122 135 125 103 130
            M110 132 145 134 112 140
            M120 142 155 144 122 150
            M130 152 165 154 132 12 5 160
            M140 162 175 164 142 14 6 170
            M150 172 185 174 152 180
            M160 182 195 184 162 190
            M170 192 205 194 172 200
            M180 202 215 204 182 16 7 210
            M190 212 225 214 192 220
            M200 222 235 224 202 18 8 230
