        怡合达自营  锁紧螺母 U型 普通型 标准型

        品牌名称：

        怡合达

        条件筛选：

        表面处理 无
        精度 普通级
        外部形状 圆形
        紧定方式 弹片锁紧型
        种类筛选 锁紧螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码  类型   材质 表面处理
            国标 相当
            BKJ01 U型 进口型 0Cr18Ni9 SUS304 —
            BKJ02 Q235 SS400



            螺纹精度：ISO 6H
            端面偏摆：0.005

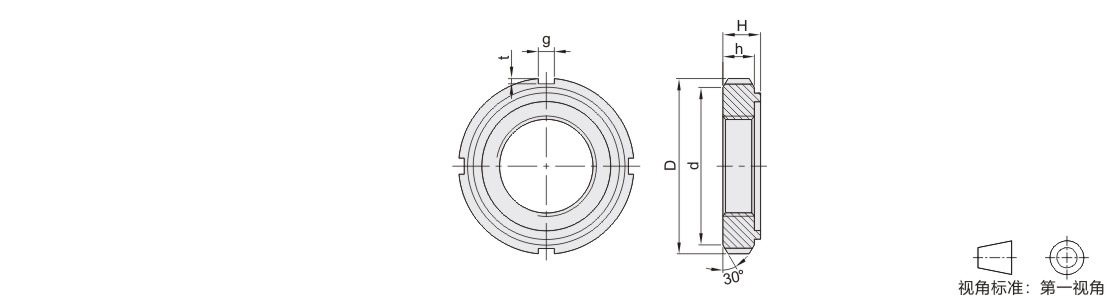

            参数图



            选型表

            型号
            		 螺距
            		 D
            		 d
            		 h
            		 H
            		 g
            		 t
            代码 公称尺寸
            (SUS304)
            BKJ01

            (SS400)
            BKJ02            		 M10 0.75 18 0
            -0.5            		 13 0
            -0.5            		 4 5.2 ±0.3 3 +0.1
            0            		 2
            M12 1.0 22 17 5.4
            M15 25 21 5 6.5 ±0.5 4 +0.2
            0
            M17 28 24 6.4
            M20 32 26 6 7.7
            M25 1.5 38 32 7 9.1 5
            M30 45 38
            M35 52 44 8 10.2 ±0.8
            M40 58 50 9 11.2 6 2.5
            M45 65 56 10 12.5
            M50 70 61 11 13.5 ±1.0
            M55 2.0 75 67 7 3.0
            M60 80 73
            M65 85 79 12 15
            M70 92 85 ±1.5 8 3.5
            M75 98 90 13 15.8
            M80 105 95 15 18.6
            M85 110 102 0
            -0.75            		 16 19.2
            M90 120 108 20.3 10 +0.30 4.0
            M95 125 113 17 21.3
            M100 130 120 18 22.3
