同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      本体材质

      表面处理

      产品选型

      公称尺寸

      螺距

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 锁紧螺母 圆型 锁紧螺母 防松动垫圈 标准型

        品牌名称：

        怡合达

        条件筛选：

        精度 普通级
        外部形状 圆形
        紧定方式 防松垫圈锁紧型
        种类筛选 锁紧螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 销售方式
            		 锁紧螺母
            		 防松动垫圈
            材质 表面处理 材质 表面处理
            BKJ51 圆型 锁紧螺母
            		 单件 SS400 发黑 — —
            BKJ61 SUS304 —
            BKJ56 防松动垫圈 — SPCC 铬酸盐处理
            BKJ57 SUS304 —
            BKJ52 锁紧螺母+防松动垫圈 套件 SS400 发黑 SPCC 铬酸盐处理
            BKJ62 SUS304 — SUS304 —

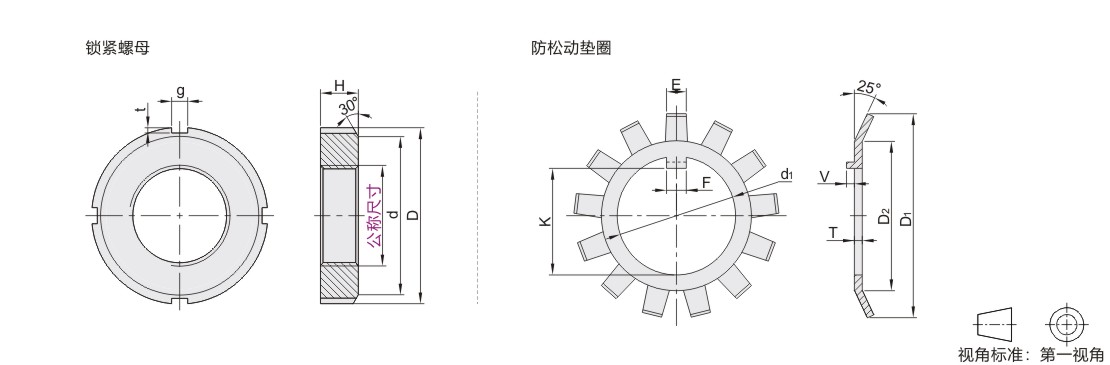

            参数图



            选型表

            型号
            		 螺距
            		 锁紧螺母 防松动垫圈
            		 防松动垫圈齿数
            代码 公称尺寸 D d H g t d1 K E F T V D1 D2 BKJ52/56 BKJ57/62
            锁紧螺母
            BKJ51
            BKJ61

            防松动垫圈
            BKJ56
            BKJ57

            锁紧螺母+
            防松动垫圈
            BKJ52
            BKJ62            		 M10 0.75 18 13 4 3 2 10 8.5 3 3 1 2 21 13 9 9
            M12 1.0 22 17 12 10.5 25 17 11 11
            M15 25 21 5 4 15 13.5 4 4 2.5 28 21
            M17 28 24 17 15.5 32 24
            M20 32 26 6 20 18.5 36 26
            M25 1.5 38 32 7 5 25 23 5 5 1.2 42 32 13 13
            M30 45 38 30 27.5 49 38
            M35 52 44 8 35 32.5 6 57 44 15
            M40 58 50 9 6 2.5 40 37.5 6 62 50
            M45 65 56 10 45 42.5 69 56 17
            M50 70 61 11 50 47.5 74 61
            M55 2.0 75 67 7 3 55 52.5 7 8 4 81 67 17
            M60 80 73 60 57.5 1.5 86 73
            M65 85 79 12 65 62.5 92 79 19
            M70 92 85 8 3 70 66.5 8 98 85
            M75 98 90 13 75 71.5 104 90
            M80 105 95 15 80 76.5 10 1.8 112 95
            M85 110 102 16 85 81.5 119 102
            M90 120 108 10 4 90 86.5 10 126 108
            M95 125 113 17 95 91.5 133 113
            M100 130 120 18 100 96.5 12 6 142 120
            M105* 140 126 12 5 105 100.5 12 145 126
            M110 145 133 19 110 105.5 154 133
            M115* 150 137 115 110.5 2 159 137
            M120 155 138 20 120 115 14 164 138
            M125* 160 148 21 125 120 170 148
            M130* 165 149 130 125 175 149
            M140* 180 160 22 14 6 140 135 14 16 8 192 160
            M150* 195 171 24 150 145 205 171
            M160* 3.0 210 182 25 16 7 160 154 16 18 2.5 217 182 19
            M170* 220 193 26 170 164 232 193
            M180* 230 203 27 18 8 180 174 18 20 242 203
            M190* 240 214 28 190 184 252 214
            M200* 250 226 29 200 194 262 226
