        怡合达自营 精密锁紧螺母 圆型 轴向锁紧型 牙腹锁紧型 45/S45C材质 发黑处理

        品牌名称：

        怡合达

        条件筛选：

        表面处理 发黑
        精度 精密级
        本体材质 45钢
        外部形状 圆形
        紧定方式 牙腹锁紧型
        种类筛选 锁紧螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型  材质   热处理  表面处理
            国标 相当
            BKJ71 轴向锁紧型 45    S45C 28~32HRC  发黑



            特点：该产品锁紧方式为轴向锁定，适用于装配工作的特殊环境限制。
            本产品自带螺钉。
            螺纹精度：ISO 4H
            端面偏摆：0.005

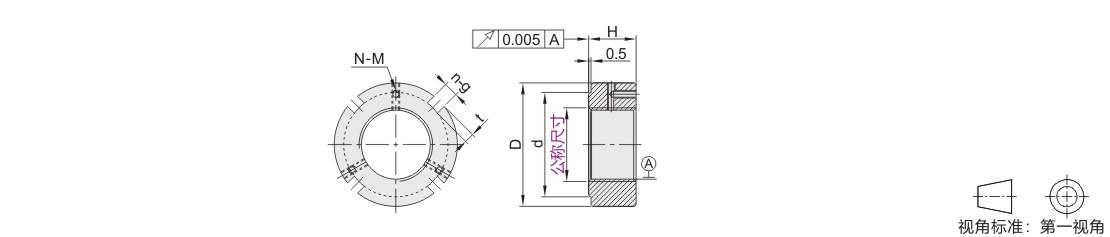

            参数图



            选型表

            型号
            		 螺距
            		 D
            		 H
            		 d
            		 t
            		 n-g
            		 N-M
            		 扭紧力矩
            (N·M)
            代码 公称尺寸
            BKJ71 M12 1.0 30 14 25 2 4-4 2-M4 3.5
            1.25
            M14 1.5
            M15 1.0
            M16 1.5 26
            M17 1.0 32 16 27
            M18 1.5
            M20 1.0 38 33 4-5 3-M4 4.5
            1.5
            M22
            M24 18
            M25 34 3.5
            M27 40 36
            M30 45 40 4.5
            M33 50 45
            M35 52 46 2.5 4-6 3-M6 8
            M36
            M39 58 20 52
            M40
            M42 62 56
            M45 65 59
            M48 70 64
            M50
            2.0
            M52 1.5 73 22 66 3 4-8
            M55 2.0 75 68
            M56
            M60 80 73
            M64 85 78
            M65
            M68 92 24 84 3.5 3-M8 18
            M70
            M72 94 86
            M75 98 90
            M76
            M80 105 96
            M85 110 102
            M90 120 26 108 4 4-10
            M95 125 113
            M100 130 118
            M105 140 28 125 5 4-12 3-M10 35
            M110 145 132
            M115 150 137
            M120 155 30 142
            M125 160 147
            M130 165 152
            M135 175 32 160 6 4-14 3-M12 60
            M140 178 165
            M145 190 175
            M150 195 180
            M155 3.0 200 34 7 4-16
            M160 210 190
            M165
            M170 220 200
            M180 230 36 205 8 4-18
            M190 240 215
            M200 250 38 225
            M210 4.0 260 240
            M220 3.0 270 250
            4.0
            M240 290 270 3-M10
            M260 3.0 310 40 288 10 3-M14 100
            4.0
            M280 330 308
            M300 350 42 325 11
