产品选型
公称直径M(mm)
图片仅供参考，请以已选的规格为准
六角螺母 防松型 全金属锁紧螺母 S45C材质/SUS304材质 粗牙
条件筛选：
类型 防松型
品名 六角锁紧螺母
螺纹种类 粗牙
嵌件 全金属嵌件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
适用标准 | ||
| 国标 | 相当 | ||||||
| TBK41 | 防松螺母 | 全金属锁紧螺母 | 粗牙 | 45 | S45C | 镀锌 | GB6 184—2000 |
| TBK42 | OCr18Ni9 | SUS304 | 一 | DIN 980—1987 | |||

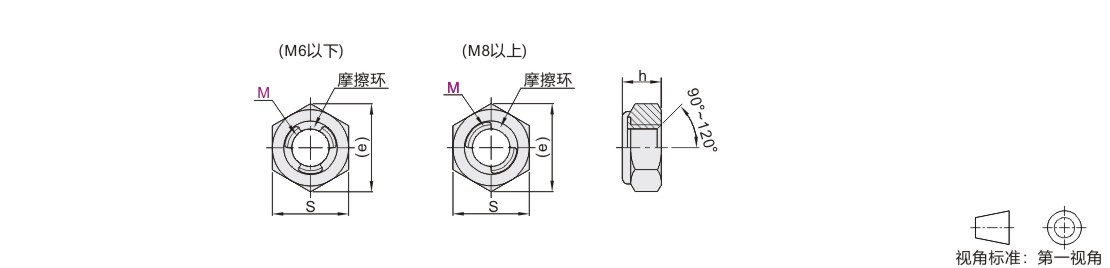

参数图
S45C
| 型号 | 螺距P | S | h | e (min) |
参考紧固扭矩 N/m |
||||||||||||||||||||||||||||||||||||||||||||||
| 代码 | M | max | min | max | min | ||||||||||||||||||||||||||||||||||||||||||||||
TBK41 |
4 | 0.7 | 7 | 6.78 | 4.2 | 3.9 | 7.58 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||
| 5 | 0.8 | 8 | 7.78 | 5.3 | 4.8 | 8.79 | 4.4 | ||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1.0 | 10 | 9.78 | 5.9 | 5.4 | 11.05 | 7.4 | ||||||||||||||||||||||||||||||||||||||||||||
| 8 | 1.25 | 13 | 12.73 | 7.1 | 6.44 | 14.38 | 18 | ||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1.5 | 16 | 15.73 | 9 | 8.04 | 17.77 | 36 | ||||||||||||||||||||||||||||||||||||||||||||
| 12 | 1.75 | 18 | 17.73 | 11.6 | 10.37 | 20.03 | 62 | ||||||||||||||||||||||||||||||||||||||||||||
| 16 | 2.0 | 24 | 23.67 | 15.2 | 14.1 | 26.75 | 155 | ||||||||||||||||||||||||||||||||||||||||||||
SUS304
| 型号 | 螺距P | S | h | e (min) |
参考紧固扭矩 N/m |
|||||||||||||||||||||||||||||||||||||||||||||||
| 代码 | M | max | min | max | min | |||||||||||||||||||||||||||||||||||||||||||||||
|
|
4 | 0.7 | 7 | 6.78 | 4.2 | 3.9 | 7.66 | 1.9 | ||||||||||||||||||||||||||||||||||||||||||||
| 5 | 0.8 | 8 | 7.78 | 5.1 | 4.8 | 8.79 | 3.8 | |||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1.0 | 10 | 9.78 | 6 | 5.7 | 11.05 | 6.5 | |||||||||||||||||||||||||||||||||||||||||||||
| 8 | 1.25 | 13 | 12.73 | 8 | 7.5 | 14.38 | 16 | |||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1.5 | 17 | 16.73 | 10 | 9 | 18.9 | 31 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 | 1.75 | 19 | 18.67 | 12 | 11 | 21.1 | 55 | |||||||||||||||||||||||||||||||||||||||||||||
| 16 | 2.0 | 24 | 23.67 | 16 | 14 | 26.75 | 135 | |||||||||||||||||||||||||||||||||||||||||||||
-
