同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      标准号

      螺纹种类

      产品选型

      公称直径M(mm)

      图片仅供参考，请以已选的规格为准

        美制六角螺母 SUS304材质 粗牙/细牙

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        品名 美制六角螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质 表面处理
            		 适用标准
            国标 相当
            TBK82 美制六角螺母 粗牙 0Cr18Ni9 SUS304 — UNC
            TBK83 细牙 UNF

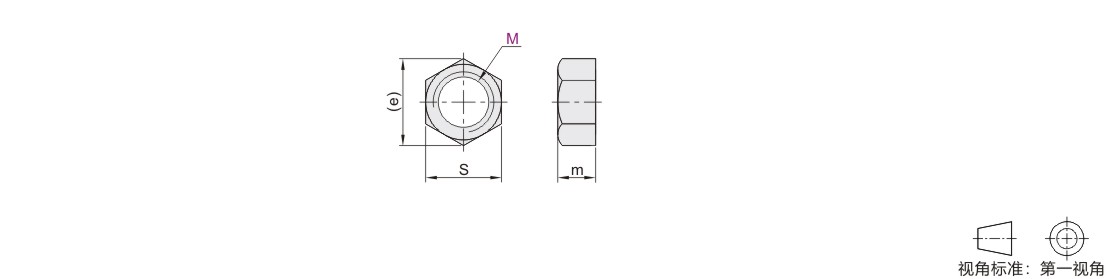

            参数图



            粗牙

            型号 牙数 m S
            		 e
            代码 M (max) (min) (max) (min) (max) (min)
            TBK82 1/4 20 5.74 5.39 11.12 10.88 12.82 12.4
            5/16 18 6.93 6.56 12.7 12.43 14.65 14.15
            3/8 16 8.55 8.13 14.27 14 16.51 15.96
            7/16 14 9.77 9.28 17.47 17.15 20.16 19.51
            1/2 13 11.37 10.85 19.05 18.7 21.99 21.34
            5/8 11 14.19 13.59 23.82 23.42 27.5 26.7
            3/4 10 16.89 15.68 28.57 27.64 32.99 31.52
            7/8 9 19.71 18.39 33.32 32.24 38.5 36.76
            1 8 22.52 21.11 38.1 36.83 43.99 41.99



            细牙

            型号 牙数 m S
            		 e
            代码 M (max) (min) (max) (min) (max) (min)
            TBK83 1/4 28 5.74 5.39 11.12 10.88 12.82 12.4
            5/16 24 6.93 6.56 12.7 12.43 14.65 14.15
            3/8 24 8.55 8.13 14.27 14 16.51 15.96
            7/16 20 9.77 9.28 17.47 17.15 20.16 19.51
            1/2 20 11.37 10.85 19.05 18.7 21.99 21.34
            5/8 18 14.19 13.59 23.82 23.42 27.5 26.7
            3/4 16 16.89 15.68 28.57 27.64 32.99 31.52
            7/8 14 19.71 18.39 33.32 32.24 38.5 36.76
            1 12 22.52 21.11 38.1 36.83 43.99 41.99
