      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗六角螺母 盖型 SUS304材质/SUS316材质 粗牙

        条件筛选：

        主体表面处理 无
        品名 六角盖型螺母
        螺纹种类 粗牙
        种类 螺母
        标准号 DIN 1587

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 适用标准
            国标 相当
            Y-JAD21 盖型 粗牙 0Cr18Ni9 SUS304 DIN 1587-1987
            Y-JAD22 0Cr17Ni12Mo2 SUS316

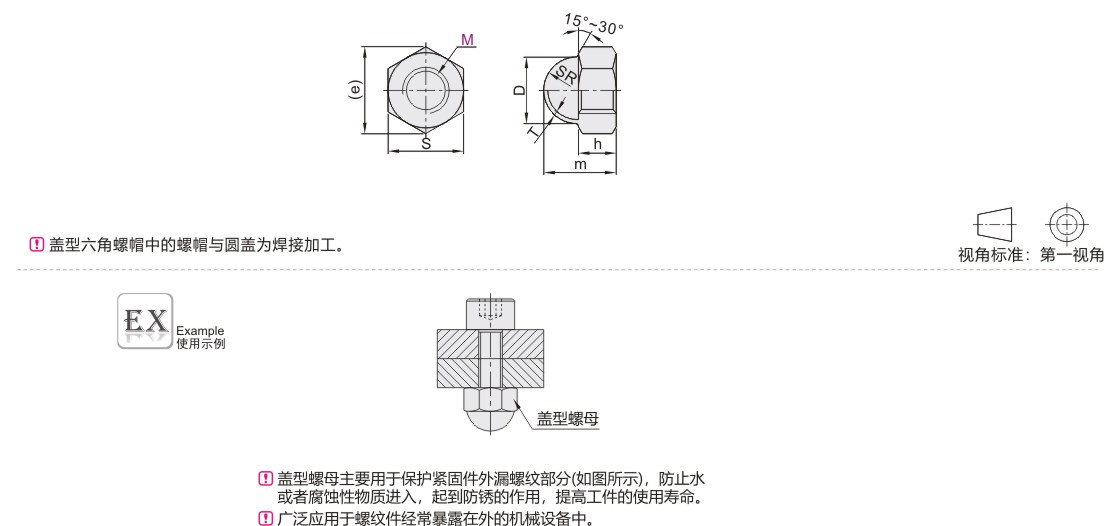

            参数图



            选型表

            型号 螺距P
            		 m
            		 h
            		 S
            		 D
            (max)
            		 T
            (min)
            		 e(约)
            		 SR
            代码 M
            (SUS304)
            Y-JAD21

            (SUS316)
            Y-JAD22            		 3* 0.5 6 2.4 5.5 4.6 2 6.1 3
            4 0.7 8 3.2 7 6.5 7.66 3.25
            5 0.8 10 4 8 7.5 8.79 3.75
            6 1.0 12 5 10 9.5 11.05 4.75
            8 1.25 15 6.5 13 12.5 14.38 6.25
            10 1.5 18 8 17 16 18.9 8
            12 1.75 22 10 19 18 3 21.1 9
            16 2.0 28 13 24 23 4 26.75 11.5
            20 2.5 34 16 30 28 5 33.53 14
            24* 3.0 42 19 36 34 6 39.98 17



            带*号规格不适用Y-JAD22。
