        六角螺母 标准型 S45C材质/SUS304材质/10B21材质 细牙

        品牌名称：

        怡合达

        条件筛选：

        品名 六角螺母
        螺纹种类 细牙
        强度等级 10级
        种类 螺母
        标准号 GB/T 6171

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 表面处理 适用标准 强度等级
            国标 相当
            TBK58 标准型 细牙 45 S45C 发黑 GB/T 6171-2000  —
            TBK59 镀锌
            TBK65 0Cr18Ni9 SUS304 —
            TBK60 10B21  发黑 10级

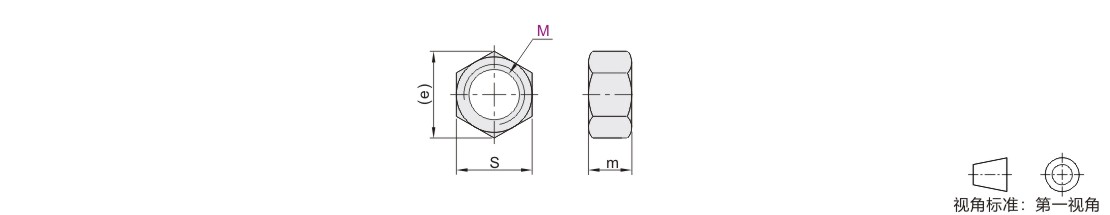

            参数图



            TBK58—65

            型号 螺距
            P
            		 m S e
            代码 M
            (max) (min) (max) (min) (min)
            (S45C)
            TBK58            		 8 1 6.8 6.44 13 12.73 14.38
            10 8.4 8.04 16 15.73 17.77
            12 1.25 10.8 10.37 18 17.73 20.03
            14 1.5 12.8 12.1 21 20.67 23.36
            16 14.8 14.1 24 23.67 26.75
            18 15.8 15.1 27 26.16 29.56
            20 18 16.9 30 29.16 32.95
            22 19.4 18.1 34 33 37.29
            24 2 21.5 20.2 36 35 39.55
            (S45C)
            TBK59            		 10 1 8.4 8.04 16 15.73 17.77
            12 1.25 10.8 10.37 18 17.73 20.03
            14 1.5 12.8 12.1 21 20.67 23.36
            16 14.8 14.1 24 23.67 26.75
            (SUS304)
            TBK65            		 8 1 6.8 6.44 13 12.73 14.38
            10 8.4 8.04 16 15.73 17.77
            12 1.25 10.8 10.37 18 17.73 20.03
            14 1.5 12.8 12.1 21 20.67 23.36
            16 14.8 14.1 24 23.67 26.75
            20 18 16.9 30 29.16 32.95



            TBK60

            型号
            		 螺距
            P
            		 m
            		 S
            		 e
            代码 M (max) (min) (max) (min) (min)
            (10B21)
            TBK60            		 8 1 6.8 6.44 13 12.73 14.38
            10 8.4 8.04 16 15.73 17.77
            10A 1.25
            12 10.8 10.37 18 17.73 20.03
            12A 1.5
            14 12.8 12.1 21 20.67 23.36
            16 14.8 14.1 24 23.67 26.75
            18 15.8 15.1 27 26.16 29.56
            20 18 16.9 30 29.16 32.95
            20A 2
            22 1.5 19.4 18.1 34 33 37.29
            22A 2
            24 1.5 21.5 20.2 36 35 39.55
            24A 2
            27 1.5 23.8 22.5 41 40 45.2
            27A 2
