      图片仅供参考，请以已选的规格为准

        六角螺母 盖型 SUS304材质/SUS316材质 粗牙

        条件筛选：

        主体表面处理 无
        品名 六角盖型螺母
        螺纹种类 粗牙
        标准号 DIN 1587

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 表面处理
            		 适用标准
            国标 相当
            TBK11 盖型螺母 粗牙 0Cr18Ni9 SUS304 一 DIN 1587-1987
            TBK12 OCr17Ni12Mo2 SUS316





            盖型六角螺帽中的螺帽与圆盖为焊接加工。

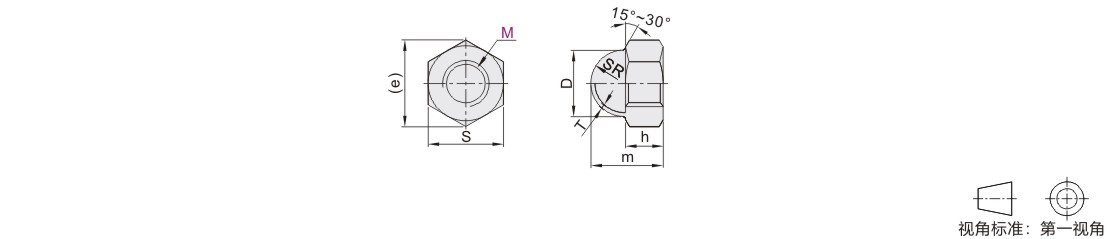

            参数图



            选型表

            型号 螺距
            P            		 m     h     S    D    T    e(约) SR(约)
            代码 M (max) (min) (max) (min) (max) (min) (max) (min)
            (SUS304)
            TBK11

            (SUS316)
            TBK12            		   3* 0.5 6.2 5.7 2.8 2.2 5.5 5.3 4.9 2 5.9 3
            4 0.7 8 7.64 3.2 2.9 7 6.78 6.5 7.66 3.25
            5 0.8 10 9.64 4 3.7 8 7.78 7.5 8.79 3.75
            6 1 12 11.57 5 4.7 10 9.78 9.5 11.05 4.75
            8 1.25 15 14.57 6.5 6.14 13 12.73 12.5 14.38 6.25
            10 1.5 18 17.57 8 7.64 17 16.73 16 18.9 8
            12 1.75 22 21.48 10 9.64 19 18.67 18 3 21.1 9
            16 2 28 27.48 13 12.3 24 23.67 23 4 26.75 11.5
            20 2.5 34 33.38 16 14.9 30 29.67 28 5 33.53 14
             24*
            		    3    42 41.38 19    17.7 36 35.38 34 6 39.98    17



            带*号规格不适用TBK12。

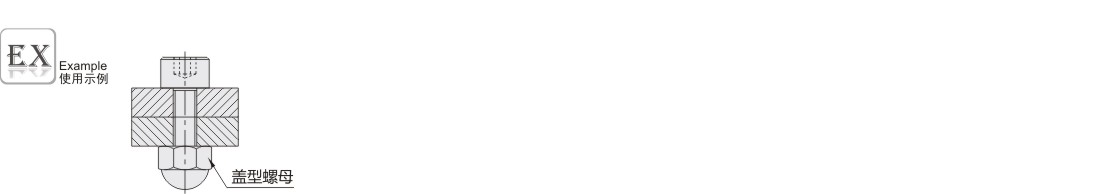

            盖型螺母主要用于保护紧固件外漏螺纹部分(如图所示),防止水
            或者腐蚀性物质进入，起到防锈的作用，提高工件的使用寿命。

            广泛应用于螺纹件经常暴露在外的机械设备中。
