      公称直径M(mm)

      图片仅供参考，请以已选的规格为准

        六角螺母 法兰型 R型防松螺母 碳钢材质 镀锌 粗牙

        条件筛选：

        主体材质 碳钢
        主体表面处理 镀锌
        品名 R型防松六角法兰螺母
        螺纹种类 粗牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 螺纹 材质 表面处理
            TBK03 法兰型 粗牙 碳钢 镀锌



            特点
              ●R型螺纹消除了螺纹的横向间隙，外螺纹紧固件的牙尖始终与内螺纹的R面接触，
            从而提供可靠抗振动防松性能；
              ●R型螺纹锁紧时，锁紧力通过外螺纹紧固件的牙尖传导到“身部”,让所有应
            力点受力更均匀，可显著地提高内外螺纹紧固件的机械性能；
              ●可多次重复使用，非预置扭力型，拧紧时才需施加力矩，方便拆卸并保护内外螺纹。

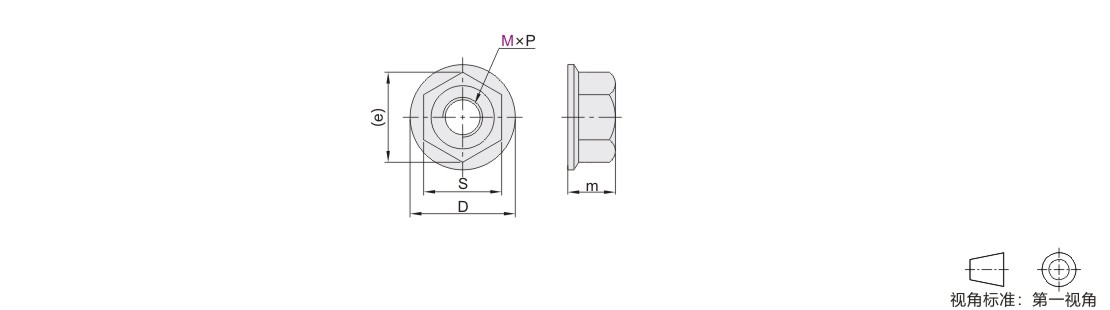

            参数图



            选型表

            型号 螺距P D(max) S m e(min)
            代码 M max min max min
            TBK03 10  1.5  21.8  15  14.73  10  9.64  16.64
            12  1.75  26  18  17.73  12  11.57  20.03
            14  2.0  29.9  21  20.67  14  13.3  23.36
            16  34.5  24  23.67  16  15.3  26.75
            20  2.5  42.8  30  29.16  20  18.7  32.95

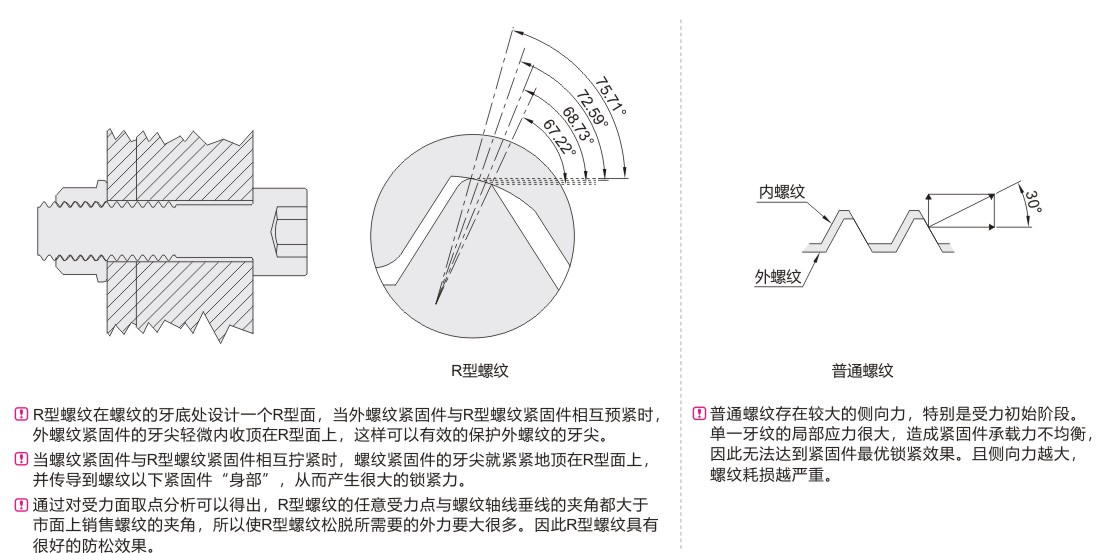

            R型螺纹的设计原理与锁紧受力情况
