      产品选型

      公称直径M(mm)

      图片仅供参考，请以已选的规格为准

        六角螺母 防松型 非金属嵌件六角锁紧螺母/ 非金属嵌件六角法兰锁紧螺母 S45C材质/SUS304材质 粗牙

        条件筛选：

        类型 防松型
        品名 六角法兰锁紧螺母
        螺纹种类 粗牙
        嵌件 非金属嵌件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 表面处理
            		 适用标准
            国标 相当
            TBK43 防松螺母 非金属嵌件
            六角锁紧螺母            		 粗牙 45  S45C 镀锌 DIN 985-1987
            TBK44 0Cr18Ni9 SUS304 一
            TBK47 非金属嵌件
            六角法兰锁紧螺母            		   DIN 6926-1983



            非金属嵌件为蓝色尼龙圈。

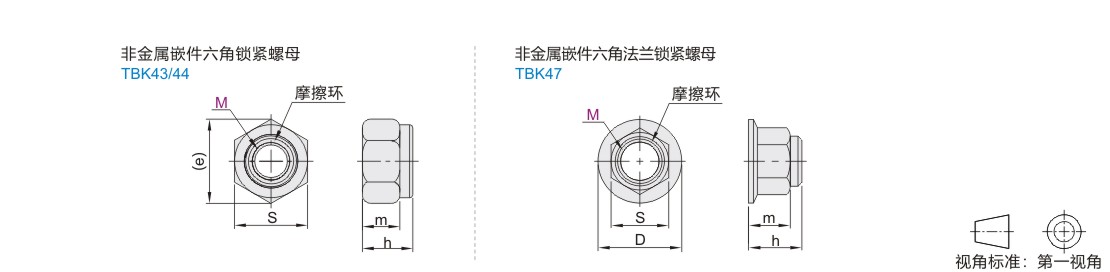

            参数图



            非金属嵌件六角锁紧螺母

            型号 螺距P S h m
            (min)            		 e
            (min)
            代码 M max min max min
            (S45C)
            TBK43

            (SUS304)
            TBK44            		 3 0.5 5.5 5.32 4 3.7 2.4 6.01
            4 0.7 7 6.78 5 4.7 2.9 7.66
            5 0.8 8 7.78 4.7 3.2 8.79
            6 1.0 10 9.78 6 5.7 4 11.05
            8 1.25 13 12.73 8 7.64 5.5 14.38
            10 1.5 17 16.73 10 9.64 6.5 18.9
            12 1.75 19 18.67 12 11.57 8 21.1
            14 2.0 22 21.67 14 13.3 9.5 24.49
            16 24 23.67 16 15.3 10.5 26.75
            18 2.5 27 26.16 18.5 17.66 13 29.56
            20 30 29.16 20 18.7 14 32.95
            (22) 32 31 22 20.7 15 35.03
            24 3.0 36 35 24 22.7 15 39.55
            (27) 41 40 27 25.7 17 45.2
            (30) 3.5 46 45 30 28.7 19 50.85
            (33) 50 49 33 31.4 22 55.37
            36 4.0 55 53.8 36 34.4 25 60.79
            (39) 60 58.8 39 37.4 27 66.44
            (42) 4.5 65 63.8 42 40.4 29 72.09



            带( )规格不适用TBK44。



            非金属嵌件六角法兰锁紧螺母

            型号 螺距P D S h m
            代码 M (max) max min    max   min min
            TBK47 4 0.7 10 7 6.78 4.65 4.35 3.3
            5 0.8 11.8 8 7.78 6.74 7.1 4.7
            6 1.0 14.2 10 9.78 8.74 9.1 5.7
            8 1.25 17.9 13 12.73 10.67 11.1 7.6
            10 1.5 21.8 15 14.73 13.07 13.5 9.6
            12 1.75 26 18 17.73 15.67 16.1 11.6
            16 2.0 34.5 24 23.67 19.46 20.3 15.3
