        六角螺母 法兰型 SWCH10R材质/SUSXM7材质/S35C材质 粗牙

        条件筛选：

        螺纹种类 粗牙
        强度等级 10级
        种类 螺母
        标准号 DIN 6923

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
              代码
            		 类型
            		 螺纹
            		 材质 表面处理
            		 适用标准
            		 强度等级
            国标 相当
              TBK21 法兰型 粗牙 ML10 SWCH10R 镀锌 DIN 6923-1983
            JIS B 1190-2005
            iSO 4161-1999
            GB/ 6177.1-2000            		 —
              TBK22 0Cr18Ni9Cu3 SUSXM7 一
              TBK23 35  S35C 镀蓝白锌    DIN 6923-1983 10级
              TBK24 发黑

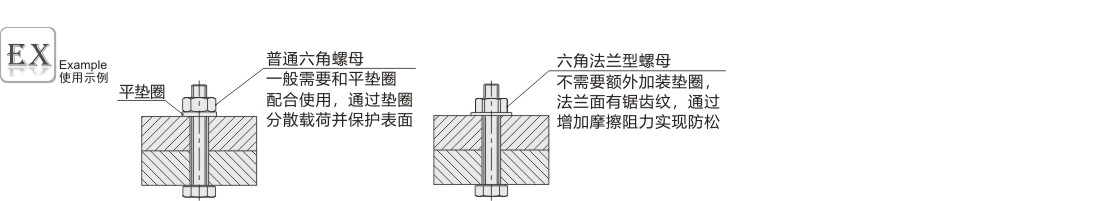

            法兰螺母均为带锯齿型螺母。

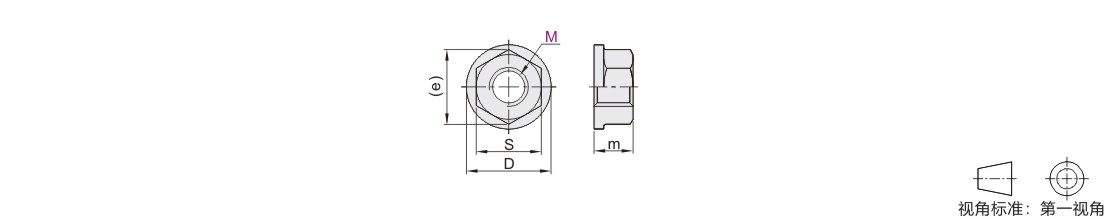

            参数图



            选型表

            型号 螺距
            P            		 D S e m
            代码 M (max) (max) (min) (min) (max) (min)
            (SWCH10R)
            TBK21

            (SUSXM7)
            TBK22            		 3  0.5  9  5.5  5.32  5.98  3.7  3.25
            4  0.7  10  7  6.78  7.68  4.55  4.25
            5  0.8  11.8  8  7.78  8.79  5  4.7
            6  1  14.2  10  9.78  11.05  6  5.7
            8  1.25  17.9  13  12.73  14.38  8  7.6
            10  1.5  21.8  15  14.73  16.64  10  9.6
            12  1.75  26  18  17.73  20.03  12  11.6
            (14) 2  29.9  21  20.67  23.36  14  13.3
            16  2  34.5  24  23.67  26.75  16  15.3
            (20) 2.5  42.8  30  29.16  32.95  20  18.9



            带( )规格不适用TBK22。



            型号 螺距
            P            		 D S (e) m
            代码 M (max) (max) (min) (max) (min
            (S35C)
            TBK23
            TBK24            		 6  1  14.2  10  9.78  11.05  6  5.7
            8  1.25  17.9  13  12.73  14.38  8  7.6
            10  1.5  21.8  15  14.73  16.64  10  9.6
            12  1.75  26  18  17.73  20.03  12  11.6
            14  2  29.9  21  20.67  23.36  14  13.3
            16  2  34.5  24  23.67  26.75  16  15.3
