        圆孔螺母 S45C材质/SUS304材质 粗牙/细牙

        条件筛选：

        品名 圆孔螺母

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 螺纹 材质 表面处理
        TBC36 圆孔螺母 粗牙 S45C 发黑
        TBC37 SUS304 一
        TBC38 细牙 S45C 发黑
        TBC39 SUS304 一



        安装步骤：

        ● 将圆孔螺母安装至装配体(同一般螺母);内六角止动螺栓拧入侧面螺纹孔进行固定。

         注意事项：

        ● 请勿在纹孔内使用内六角扳手，以免损伤螺纹；

        ● 如无需侧面固定，请选用普通螺母。

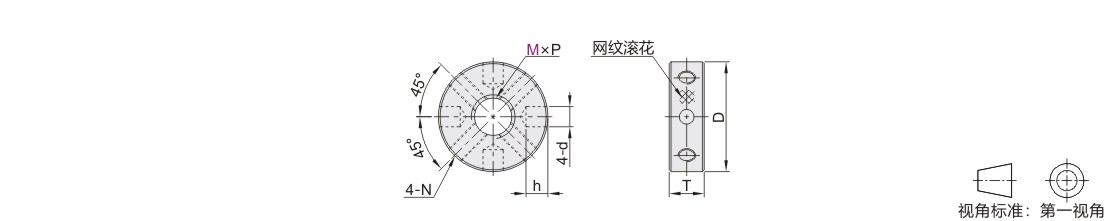

        参数图



        选型表

        型号
        		 螺距P
        		 D
        		 T
        		 d
        		 h
        		 N
        		 适用六角扳手
        对边尺寸
        代码   M 粗牙   细牙
         粗牙         细牙
        TBC36     TBC38
        TBC37     TBC39        		 10* 1.5   1.0  25  8  4.6  5 M4 4
        12* 1.75  30  10  5.8  6 M5 5
        16* 2.0   1.5  38  12  6.9  7 M6 6
        20  2.5     一 45  16  9.2  8
        24  3.0  50  18  9 M8 8
        30  3.5  60  20  11.5  10



        TBC38/39仅适用带*号规格。
