蝶形螺母 方翼型/圆翼型/羊角型 碳素钢材质/SUS304材质 粗牙
条件筛选：
品名 蝶型螺母
螺纹种类 粗牙
标准号 DIN 314
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
适用标准 |
||
| 国标 | 相当 | ||||||
| TBC11 | 蝶型螺母 | 方翼型 |
粗牙 | 碳素钢 | 镀锌 | DIN 314-1999 | |
| TBC12 | 0Cr18Ni9 | SUS304 | 一 | ||||
| TBC21 | 圆翼型 | — | |||||
| TBC26 | 羊角型 | ||||||

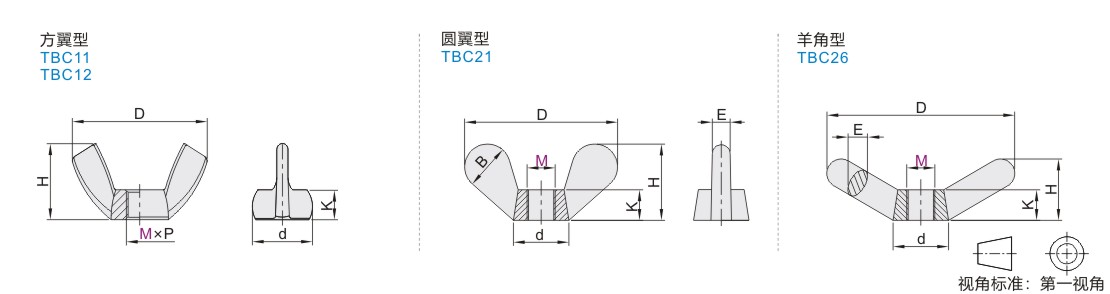

参数图
方翼型
| 型号 | P 螺距 |
d | K | D | H | |||||||||||||||||||||
| 代码 | M | max | min | max | min | max | min | max | min | |||||||||||||||||
| TBC11 | 4 | 0.7 | 8.7 | 6 | 4.5 | 3.5 | 22 | 17.8 | 10.5 | 8 | ||||||||||||||||
| 5 | 0.8 | 9.5 | 8 | 23 | 18 | 9 | ||||||||||||||||||||
| 6 | 1.0 | 10.5 | 9 | 5.5 | 4 | 25.5 | 22 | 12 | 9.8 | |||||||||||||||||
| 8 | 1.25 | 12.5 | 11 | 5.6 | 30 | 26 | 14 | 11.5 | ||||||||||||||||||
| 10 | 1.5 | 16 | 13 | 6.8 | 5 | 35 | 30 | 16 | 13.5 | |||||||||||||||||
| 12 | 1.75 | 21.5 | 17 | 8 | 5.5 | 47 | 38 | 23 | 17 | |||||||||||||||||
| TBC12 | 4 | 0.7 | 9 | 7.5 | 4 | 3 | 20.5 | 18.5 | 11 | 9 | ||||||||||||||||
| 5 | 0.8 | 10 | 8.5 | 4.5 | 3.5 | 22.5 | 20 | 12 | 10 | |||||||||||||||||
| 6 | 1.0 | 12 | 10.5 | 5.5 | 4.5 | 27 | 24.5 | 14 | 11.5 | |||||||||||||||||
| 8 | 1.25 | 14 | 12.5 | 6.1 | 5 | 30.5 | 28 | 16 | 13.5 | |||||||||||||||||
| 10 | 1.5 | 17.5 | 16 | 6.6 | 5.5 | 37.5 | 35 | 18.5 | 16 | |||||||||||||||||
| 12 | 1.75 | 20.8 | 19.8 | 8 | 7.4 | 47 | 44.5 | 22.5 | 20 | |||||||||||||||||
圆翼型
| 型号 | P 螺距 |
d | K | D | H | E | B | |
| 代码 | M | |||||||
| TBC21 | 4 | 0.7 | 8 | 6 | 22.6 | 9.8 | 2 | 7 |
| 5 | 0.8 | 10 | 7.3 | 27.6 | 12.8 | 2.7 | 8 | |
| 6 | 1.0 | 12 | 8.4 | 32 | 15.2 | 3 | 10 | |
| 8 | 1.25 | 14 | 12 | 39.3 | 16.7 | 3.9 | 11 | |
| 10 | 1.5 | 17.5 | 15 | 47.4 | 20.7 | 4.5 | 13.5 | |
| 12 | 1.75 | 21 | 17.9 | 57 | 25.5 | 5 | 16.5 | |
| 16 | 2.0 | 28 | 19.6 | 70 | 34.4 | 5.8 | 23.5 | |
| 20 | 2.5 | 33 | 23 | 83.3 | 40.9 | 7.4 | 25.5 | |
羊角型
| 型号 | P 螺距 |
d |
K |
D |
H |
E |
||
| 代码 | M | |||||||
| TBC26 | 6 | 1.0 | 16.2 | 8.6 | 44.7 | 19 | 4.8 | |
| 8 | 1.25 | 16.4 | 8.8 | 20 | 4.9 | |||
| 10 | 1.5 | 28 | 9.3 | 50.5 | 23 | 6 | ||
| 12 | 1.75 | 23.2 | 12 | 64 | 26 | 8.3 | ||
| 16 | 2.0 | 29.8 | 16.2 | 91 | 40 | 13 | ||
| 20 | 2.5 | 34 | 19 | 106 | 45 | 15.5 | ||
| 22 | 2.5 | 39.6 | 21.6 | 117.2 | 53.6 | |||
| 24 | 3.0 | 42.8 | 25 | 148 | 60 | 16 | ||
-
