      图片仅供参考，请以已选的规格为准

        防松垫圈 SS400材质/SUS304材质/SUS316材质

        条件筛选：

        品名 防松垫圈
        分类 锁紧垫圈
        标准号 DIN 9250S

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 适用标准
            国标   相当
             TBN61 防松垫圈 Q235   SS400 发黑 DIN 9250S(STL)
             TBN65 达克罗
            TBN62 0Cr18Ni9  SUS304 一
            TBN63 022Cr17Ni12Mo2  SUS316L

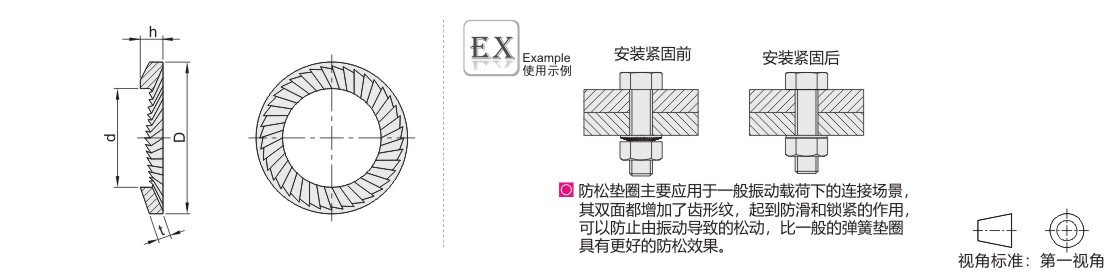

            参数图


             选型表

            型号 d   D t h
            max            		 适用螺杆
            代码 公称直径
            (SS400)
            TBN61
            TBN65            		 2 2.2 4 0.35 0.6 2
            3 3.2 5.5 0.45 0.9 3
            4 4.3 7 0.5 1 4
            5 5.3 9 0.6 1.1 5
            6 6.4 10 0.7 1.2 6
            7 7.4 12 1.3 7
            8 8.4 13 0.8 1.4 8
            10 10.5 16 1 1.6 10
            12 13 18 1.1 1.7 12
            14 15 22 1.2 2 14
            16 17 24 1.3 2.1 16
            18 19 27 1.4 2.3 18
            20 21 30 1.5 2.4 20
            22 23 33 1.4 2.7 22
            24 25.6 36 1.8 2.7 24
            27 28.6 39 1.8 3.1 27
            30 31.6 45 2 3.2 30
            33 34 50 2.5 4 33
            36 38 54 2.5 4.2 36
            (SUS304)
            TBN62

            (SUS316L)
            TBN63            		 3 3.2 5.5 0.5 0.95 3
            4 4.3 7 0.7 1.2 4
            5 5.3 9 5
            6 6.4 10 6
            8 8.4 13 1 1.6 8
            10 10.5 16 10
            12 13 18 1.3 1.85 12
            14 15 22 1.5 2.3 14
            16 17 24 16
            20 21 30 1.8 2.8 20
            24 25.6 36 2 3.1 24
            30 31.6 45 2.5 4.1 30
