        双叠自锁垫圈 SUS304材质/SUS316L材质

        条件筛选：

        主体表面处理 无
        品名 双叠自锁垫圈
        分类 锁紧垫圈
        标准号 DIN 25201

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 耐热温度
            TBQ01 双叠自锁垫圈 SUS304 HV300 -160~500℃
            TBQ02 SUS316L HV350
            TBQ03 HV550



            本产品以两个为一组进行使用。




            参数图

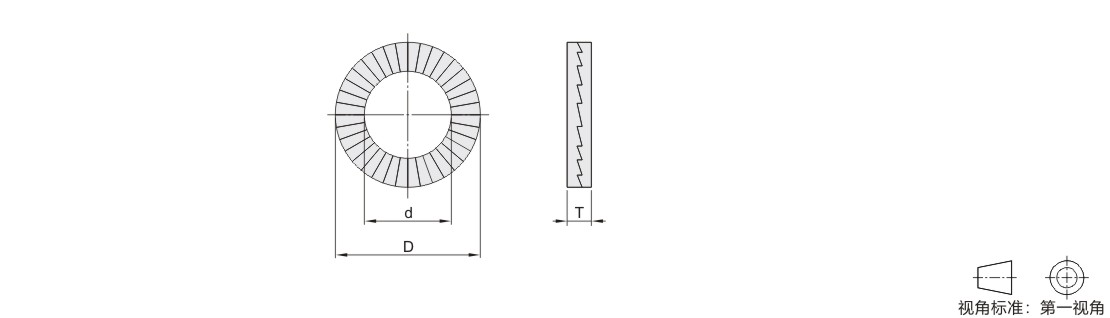

            选型表

            型号
            		 适用
            螺栓
            		 d
            		 D
            		 T
            厚度
            代码 规格

            (SUS304)
            TBQ01

            (SUS316L)
            TBQ02
            TBQ03

            		 3  M3 3.4  7  2.2
            4  M4 4.4  7.6
            5  M5 5.4  9
            6  M6 6.5  10.8
            8  M8 8.7  13.5  2.0
            10  M10 10.7  16.6
            11  M11 11.4  18.5  2.2
            12  M12 13.0  19.5  2.0
            14  M14 15.2  23  3.0
            16  M16 17.0  25.4
            18  M18 19.5  29  3.2
            20  M20 21.4  30.7  3.0
            22  M22 23.4  34.5  3.2
            24  M24 25.3  39
            27  M27 28.4  42  6.8
            30  M30 31.4  47




            技术参数

            防松动垫圈的原理
                防松垫圈是2个为1组，每片的外侧带有放射状的凸纹面，而内侧为斜齿面。
                斜齿面上角度α大于螺栓螺纹角度β，装配时内侧斜齿面是相对的，外侧放射状凸
                纹面与两端接触面成咬合状态，当连接件受到振动并使螺栓发生松动趋势时仅允许
                两片垫圈内侧斜齿间相对错动产生抬升张力，从而达到100%的防松效果。

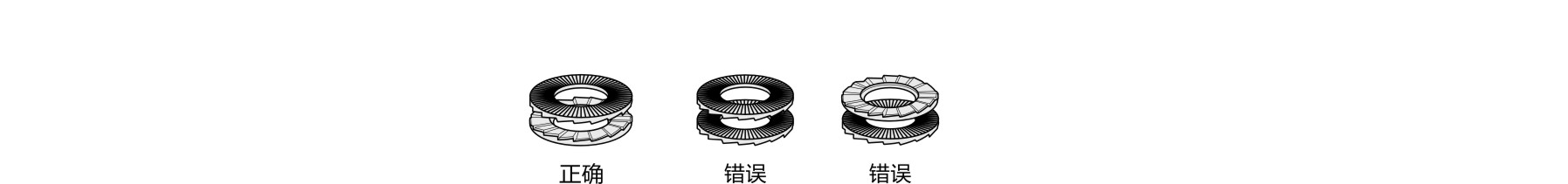

            正确的组装方法和反复使用时的注意事项
                防松垫圈可以重复利用，再次使用时请确认齿牙无破损、无裂纹后（如下图）正确
                安装使用。为减少摩擦，建议重复利用时使用润滑油。



            推荐紧固扭矩与紧固力
                使用防松动垫圈坚固螺栓时，请参考下表的推荐值。
                低于推荐值时，不具备防松动效果。
                高于推荐值时，可能会导致螺栓难以拆卸或防松动垫圈开裂。
            使用防松动垫圈时的螺栓紧固扭矩与推荐紧固力   GTP600=石墨润滑



            规格
            		 适用
            螺栓
            M×P
            		 螺栓强度分类
            A2-50,A4-50
            GF=0.65
            μth=0.14,μb=0.15
            		 螺栓强度分类
            A2-70,A4-70
            GF=0.65
            μth=0.14,μb=0.15
            		 螺栓强度分类
            A2-80,A4-80
            GF=0.65
            μth=0.14,μb=0.15
            扭矩（Nm)
            		 紧固力(kN)
            		 扭矩(Nm)
            		 紧固力(kN)
            		 扭矩(Nm)
            		 紧固力(kN)
            3  3×0.5 0.4 0.7  0.9     1.5     1.2  2
            4  4×0.7 0.9 1.2  2     2.6     2.7  3.4
            5  5×0.8 1.8 1.9  3.9     4.1     5.3  5.5
            6  6×1.0 3.2 2.7  6.9     5.9     9.2  7.8
            8  8×1.25 7.7 5  17     11    22  14
            10  10×1.5 15 8  33     17    43  23
            12  12×1.75 26 12  56     25    75  33
            14  14×2.0 42 16  89     34    119  45
            16  16×2.0 64 21  136     46    181  61
            18  18×2.5 89 26  191     56    254  75
            20  20×2.5 125 33  267     72    356  95
            22  22×2.5 170 41  364     89    485     118
            24  24×3.0 214 48  460     103    613     137
            27  27×3.0 313 63  671     134    895     179
            30  30×3.5 427 77  915     164  1220     219

            GF=屈服率          μth=螺纹摩擦系数         μb=垫片摩擦系数
            1N=0.2251B        1Nm=0.738ft-1b
