        标准型弹簧垫圈 SWRH57材质/ SUS304材质/S70C材质/ 65Mn(弹簧钢)材质/SUS316材质

        条件筛选：

        品名 标准型弹簧垫圈
        分类 弹簧垫圈

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 适用标准
            国标   相当
            TBN40 标准型
            弹簧垫圈            		 70   S70C 镀镍 DIN 127-1987
            TBN41 低碳合金钢 SWRH57 镀锌
            TBN42  0Cr18Ni9 SUS304 一
            TBN43 65Mn（弹簧钢） 镀锌 GB/T 93-1987
            TBN44 发黑
            TBN45  0Cr18Ni9 SUS304 一
            TBN46 0Cr18Ni12Mo2 SUS316

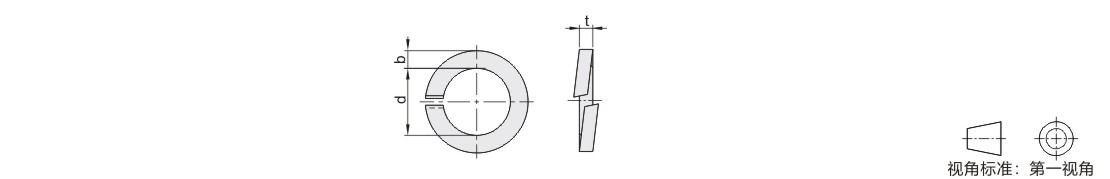

            参数图


             选型表

            型号 d b t
            代码 公称直径 min max min max min max
            (S70C)
            TBN40

            (SWRH57)
            TBN41

            (SUS304)
            TBN42            		 2 2.1 2.4 0.8 1.0 0.4 0.6
            2.5 2.6 2.9 0.9 1.1 0.5 0.7
            3 3.1 3.4 1.2 1.4 0.7 0.9
            4 4.1 4.4 1.4 1.6 0.8 1.0
            5 5.1 5.4 1.7 1.9 1.1 1.3
            6 6.1 6.5 2.35 2.65 1.5 1.7
            8 8.1 8.5 2.85 3.15 1.9 2.1
            10 10.2 10.7 3.3 3.7 2.05 2.35
            12 12.2 12.7 3.8 4.2 2.35 2.65
            16 16.2 17 4.8 5.2 3.3 3.7
            20 20.2 21.2 5.8 6.2 3.8 4.2
            24 24.5 25.5 6.75 7.25 4.8 5.2
            30 30.5 31.7 7.75 8.25 5.8 6.2
            (弹簧钢)
            TBN43
            TBN44            		 3* 3.1 3.4 0.7 0.9 0.7 0.9
            4 4.1 4.4 1.0 1.2 1.0 1.2
            5 5.1 5.4 1.2 1.4 1.2 1.4
            6 6.1 6.68 1.5 1.7 1.5 1.7
            8 8.1 8.68 2 2.2 2 2.2
            10 10.2 10.9 2.45 2.75 2.45 2.75
            12 12.2 12.9 2.95 3.25 2.95 3.25
            14 14.2 14.9 3.4 3.8 3.4 3.8
            16 16.2 16.9 3.9 4.3 3.9 4.3
            18 18.2 19.04 4.3 4.7 4.3 4.7
            20 20.2 21.04 4.8 5.2 4.8 5.2
            22 22.5 23.34 5.3 5.7 5.3 5.7
            24 24.5 25.5 5.8 6.2 5.8 6.2
            27 27.5 28.5 6.5 7.1 6.5 7.1
            30 30.5 31.5 7.2 7.8 7.2 7.8
            (SUS304)
            TBN45

            (SUS316)
            TBN46            		 1.6 1.6 1.8 0.5 0.8 0.5 0.8
            2 2.1 2.35 0.42 0.58 0.42 0.58
            2.5 2.6 2.85 0.57 0.73 0.57 0.73
            3 3.1 3.4 0.7 0.9 0.7 0.9
            4 4.1 4.4 1.0 1.2 1.0 1.2
            5 5.1 5.4 1.2 1.4 1.2 1.4
            6 6.1 6.68 1.5 1.7 1.5 1.7
            8 8.1 8.68 2.0 2.2 2.0 2.2
            10 10.2 10.9 2.45 2.75 2.45 2.75
            12 12.2 12.9 2.95 3.25 2.95 3.25
            14 14.2 14.9 3.4 3.8 3.4 3.8
            16 16.2 16.9 3.9 4.3 3.9 4.3
            18 18.2 19.04 4.3 4.7 4.3 4.7
            20 20.2 21.04 4.8 5.2 4.8 5.2
            22 22.5 23.34 5.3 5.7 5.3 5.7
            24 24.5 25.5 5.8 6.2 5.8 6.2
            27 27.5 28.5 6.5 7.1 6.5 7.1
            30 30.5 31.5 7.2 7.8 7.2 7.8
            33 33.5 34.7 8.2 8.8 8.2 8.8
            36 36.5 37.7 8.7 9.3 8.7 9.3



            TBN43不适用带*规格。
