        医疗标准型弹簧垫圈 SUS304材质/SUS316材质

        条件筛选：

        主体表面处理 无
        品名 标准型弹簧垫圈
        分类 弹簧垫圈
        标准号 GB/T 93

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            Y-JAE61 标准型弹簧垫圈 0Cr18Ni9 SUS304
            Y-JAE62 0Cr17Ni12Mo2 SUS316

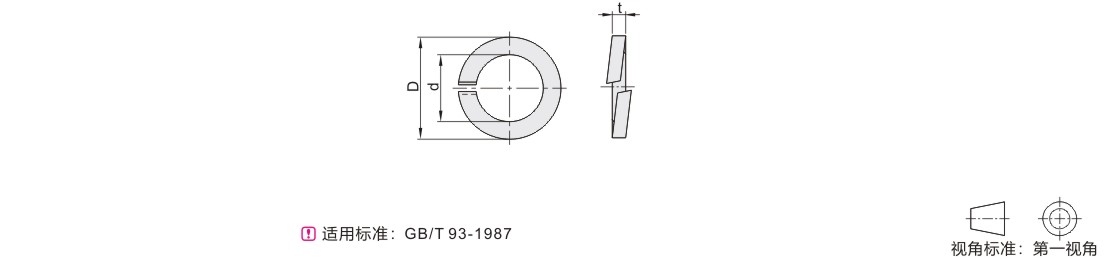

            参数图



            选型表

            型号
            		 d
            		 D
            		 t
            代码 公称直径
            (SUS304)
            Y-JAE61

            (SUS316)
            Y-JAE62            		 1.6 1.8 3.4 0.8
            2 2.35 3.51 0.58
            2.5 2.85 4.31 0.73
            3 3.4 5.2 0.9
            4 4.4 6.8 1.2
            5 5.4 8.2 1.4
            6 6.68 10.08 1.7
            8 8.68 13.08 2.2
            10 10.9 16.4 2.75
            12 12.9 19.4 3.25
            14 14.9 22.5 3.8
            16 16.9 25.5 4.3
            18 19.04 28.44 4.7
            20 21.04 31.44 5.2
            22 23.34 34.74 5.7
            24 25.5 37.9 6.2
            27 28.5 42.7 7.1
            30 31.5 47.1 7.8
            33 34.7 52.3 8.8
            36 37.7 56.3 9.3
