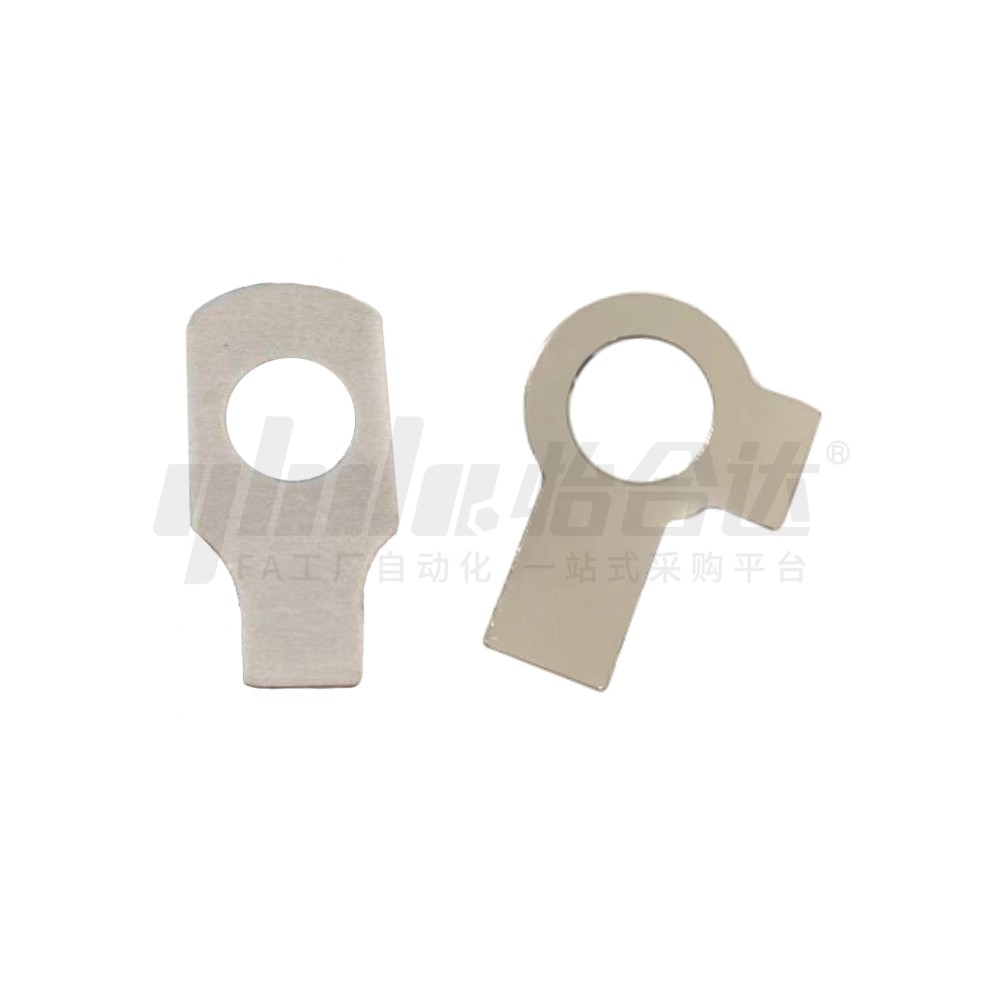

        止动垫圈 单耳型/双耳型 SUS304材质

        条件筛选：

        主体材质 SUS304
        主体表面处理 无
        分类 止动垫圈

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 适用标准
            TBY50 单耳型 SUS304 一 GB 854-1998
            GB 855-1998
            TBY51 双耳型

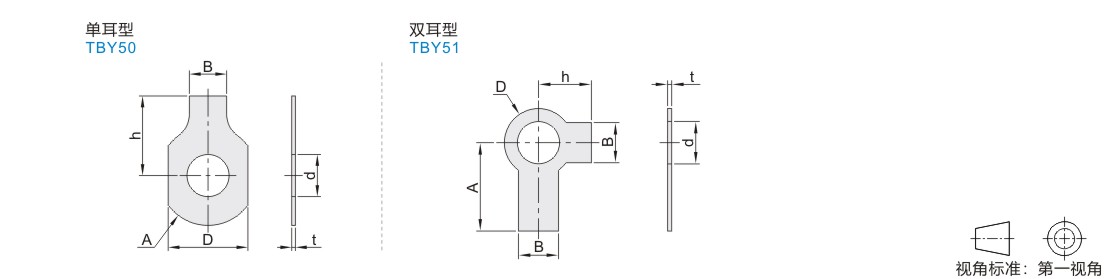

            参数图



             选型表

            型号 D B A h d t
            代码 公称直径
            TBY50 5 11 6 17 16 5.6 0.5
            6 12 7 19 18 6.7
            8 16 8 22 20 8.7
            10 19 10 26 22 10.9
            12 21 12 32 28 13.4 1
            14 25 15.4
            16 32 15 40 32 17.4
            20 38 18 45 36 21.5
            24 42 20 50 42 25.5
            30 55 26 63 52 31.6 1.5
               TBY51 5 9 6 16 8 5.5 0.5
            6 11 7 18 9 6.5
            8 14 8 20 11 8.5
            10 17 10 22 13 10.5
            12 22 12 28 16 13 1
            14 15
            16 27 15 32 20 17
            20 32 18 36 22 21
            24 36 20 42 25 25
            30 46 26 52 32 31 1.5
