      公称直径

      查看大图

      图片仅供参考，请以已选的规格为准

        方斜垫圈 Q235材质 镀蓝白锌

        品牌名称：

        怡合达

        条件筛选：

        主体材质 Q235
        主体表面处理 镀蓝白锌
        品名 方斜垫圈
        分类 方斜垫圈
        标准号 DIN 434

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 适用标准
            TBY61 方斜垫圈 Q235 镀蓝白锌    DIN 434

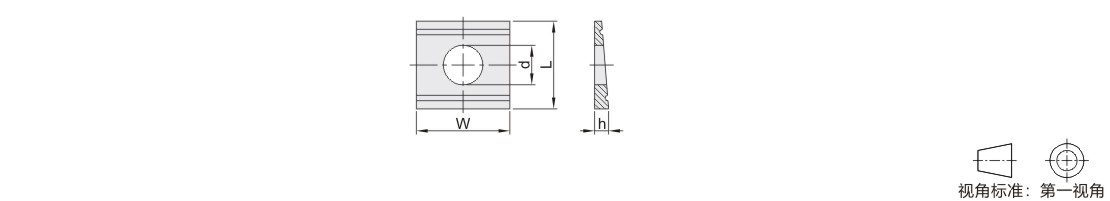

            参数图



            选型表

            型号
            		 d
            		 W
            		 L
            		 h
            代码 公称直径 min max min max min max min max
            TBY61 8  9  9.36  21.35  22.65  20  24  3.2  4.4
            10  11  11.43
            12  13.5  13.93  29.35  30.65  24  28  3.9  5.9
            16  17.5  17.93  35.2  36.8  29.5  34.5  4.9  6.9
            20  22  22.52  37.5  42.5  43.2  44.8  6  8
            24  26  26.52  53  59  55.05  56.95  7.3  9.7
