        接地垫圈 65Mn材质/SUS304材质

        条件筛选：

        品名 接地垫圈
        分类 接地垫圈
        标准号 SN 70093

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理 适用标准
        TBY71 接地垫圈 65Mn 达克罗 SN 70093
        TBY72 镀蓝白锌
        TBY73 镀彩锌
        TBY74 SUS304 一

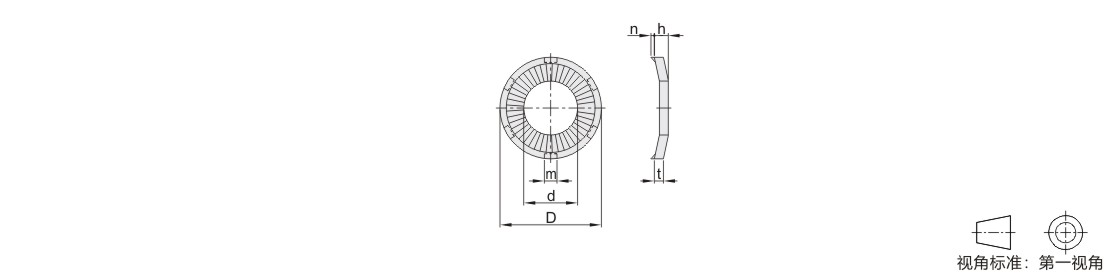

        参数图



        选型表

        型号 d
        		 D h m n t
           代码   公称直径

        (65Mn)
        TBY71
        TBY72
        TBY73


        (SUS304)
        TBY74

        		 3 3.1  6.2 0.95 0.8 0.2 0.6
        3.5 3.6  7.2 1.1 1 0.7
        4 4.1  8.2 1.15 1.2 0.8
        5 5.4  10.2 1.5 2 0.4 1
        6 6.1 12.2 1.8 1.2
        8 8.2  16.2 2.4 1.4
        10 10.2  20.25 2.6 1.6
        12 12.4  24.25
        16 16.4  32.3 3.96 4.5 2.5
        20 20.5  40.3 4.65 3
