        轴用挡圈 C型国标 65Mn材质/SUS304材质

        条件筛选：

        品名 C型轴用挡圈
        分类 轴用挡圈
        标准号 GB/T 894.1-1986

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            代码

            		 类型
            		 材质 表面处理
            		 适用标准
            国标 相当
            TBP31 C型
            		 65Mn(弹簧钢)
            		 发黑 GB/T894.1-1986
            TBP32 0Cr18Ni9 SUS304 —

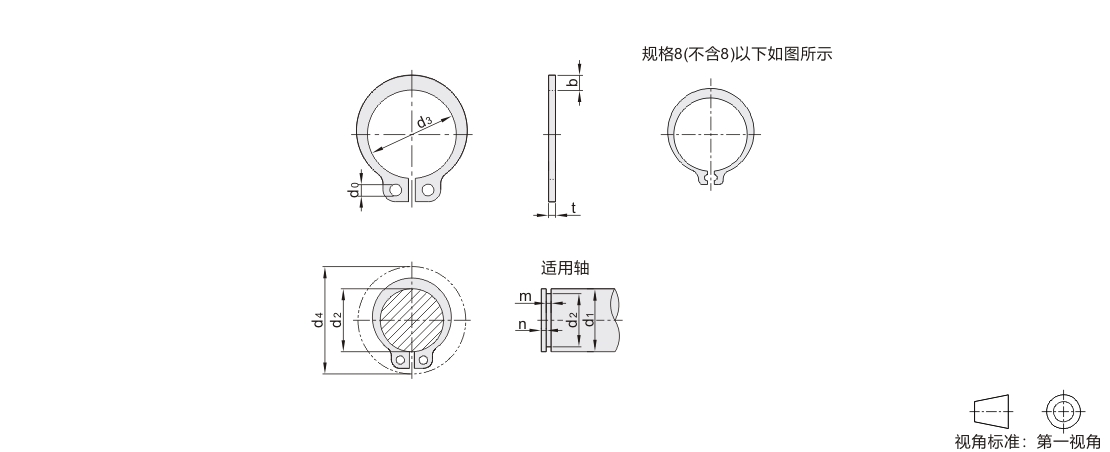

            d4：将挡圈嵌入d1时的最大外周直径（间隙外径）。

            参数图



            选型表

            型号
            		 d1
            轴径            		 挡圈尺寸
            		 b≈
            		 d0
            		 安装沟槽尺寸 孔
            代码
            		 规格
            		 d3
            		 t d2 m n≥ d4≥
            基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差
            (弹簧钢)
            TBP31
            (SUS304)
            TBP32

            		 3* 3 2.7 +0.04
            -0.15            		 0.4 +0.03
            -0.06            		 0.8 1 2.8 0
            -0.04            		 0.5 +0.14
            0            		 0.3 7.2
            4* 4 3.7 0.88 3.8 0
            -0.048            		 8.8
            5* 5 4.7 0.6 +0.04
            -0.7            		 1.12 4.8 0.7 10.7
            6 6 5.6 1.32 1.2 5.7 0.5 12.2
            7* 7 6.5 +0.16
            -0.18            		 6.7 0
            -0.058            		 13.8
            8 8 7.4 0.8 +0.04
            -0.10            		 7.6 0.9 0.6 15.2
            10 10 9.3 +0.10
            -0.36            		 1 +0.05
            -0.13            		 1.44 1.5 9.6 1.1 17.6
            11* 11 10.2 1.52 10.5 0
            -0.11            		 0.8 18.6
            12 12 11 1.72 11.5 19.6
            13 13 11.9 1.88 1.7 12.4 0.9 20.8
            14 14 12.9 13.4 22
            15 15 13.8 2.00 14.3 1.1 23.2
            16 16 14.7 2.32 15.2 1.2 24.4
            17 17 15.7 2.48 16.2 25.6
            18 18 16.5 17 1.5 27
            19 19 17.5 2 18 28
            20 20 18.5 +0.13
            -0.42            		 2.68 19 0
            -0.13            		 29
            21* 21 19.5 20 31
            22 22 20.5 21 32
            24 24 22.2 +0.21
            -0.42            		 1.2 3.32 22.9 0
            -0.21            		 1.3 1.7 34
            25 25 23.2 23.9 35
            28 28 25.9 3.60 26.6 2.1 38.4
            29* 29 26.9 3.72 27.6 39.8
            30 30 27.9 28.6 42
            32 32 29.6 3.92 2.5 30.3 0
            -0.25            		 2.6 44
            34* 34 31.5 +0.25
            -0.50            		 1.5 +0.06
            -0.15            		 4.32 32.3 1.7 46
            35 35 32.2 4.52 33 3 48
            36 36 33.2 34 49
            37 37 34.2 35 50
            38 38 35.2 5.0 36 51
            40 40 36.5 +0.39
            -0.90            		 37.5 3.8 53
            45 45 41.5 3 42.5 56
            48 48 44.5 45.5 62.8
            50 50 45.8 2 +0.06
            -0.18            		 5.48 47 2.2 4.5 64.8
            52* 52 47.8 49 67
            55* 55 50.8 +0.46
            -1.10            		 52 0
            -0.30            		 70.4
            58* 58 53.8 6.12 55 73.6
            60 60 55.8 57 75.8
            70* 70 65.5
            2.5
            +0.07
            -0.22
            6.32            		 67
            2.7            		 87.2
            75* 75 70.5 72 92.8
            78* 78 73.5 75 96.2
            80* 80 74.5 7 76.5 5.3 98.2
            82* 82 76.5 78.5 101
            85* 85 79.5 81.5 0
            -0.35            		 104
            90* 90 84.5 +0.54
            -1.30            		 7.6 86.5 110
            95* 95 89.5 9.2 91.5 115
            100* 100 94.5 96.5 121
            105* 105 98 3 10.7 4 101 0
            -0.54            		 3.2 +0.18
            0            		 6 132



            带*号规格不适用TBP32。
